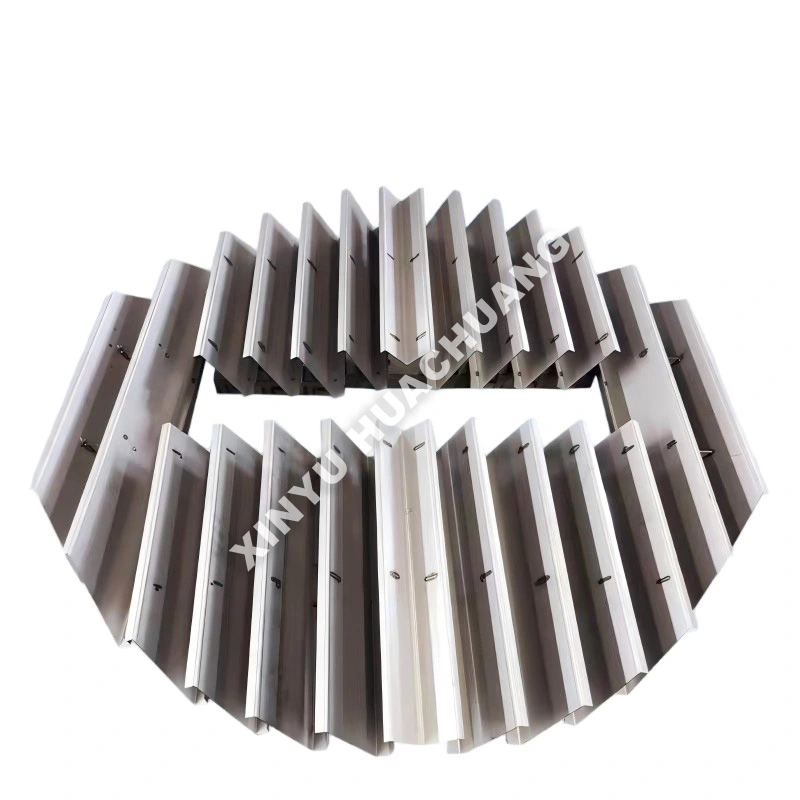

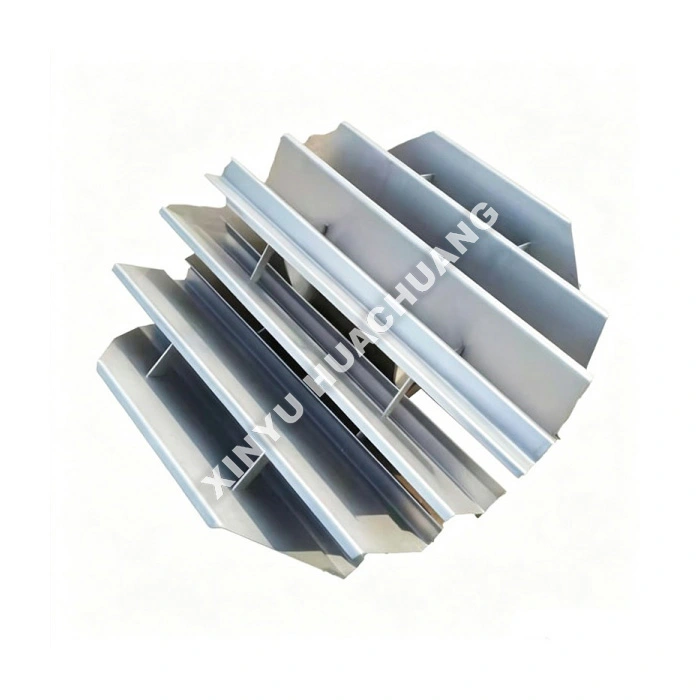

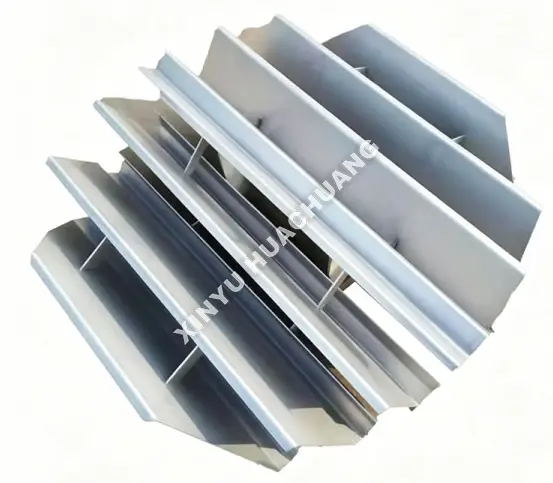

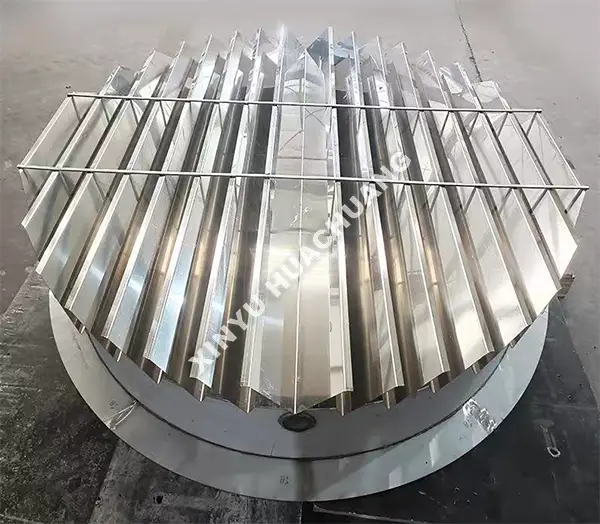

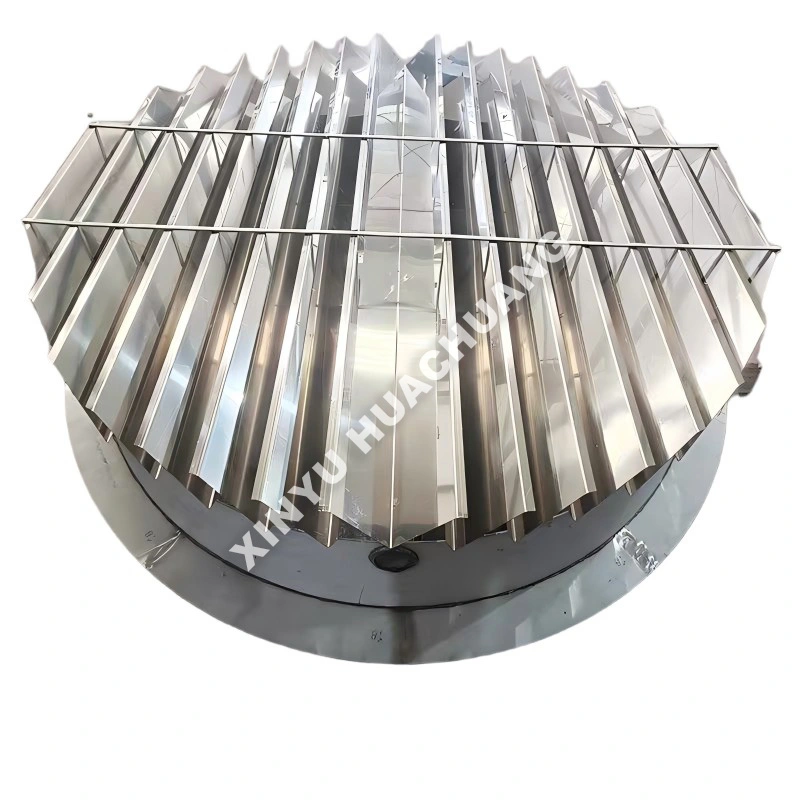

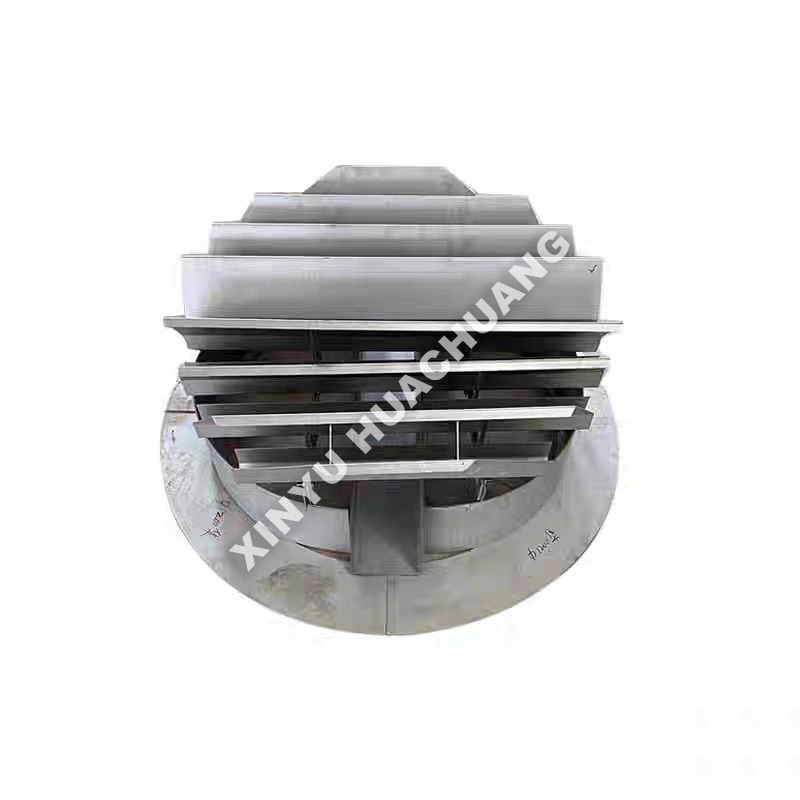

Sıvı Toplama Tepsisi

XINYU HUACHUANG Sıvı Toplama Tepsisi, sıvıyı küçük çaplı paketlenmiş sütunlarda durdurmak, toplamak ve yeniden dağıtmak için özel olarak tasarlanmış kritik bir kule iç bileşenidir. Duvar akışını önlemek ve ayırma verimliliğini korumak için tasarlanan bu Sıvı Toplama Tepsisi, tüm paketleme yatağı boyunca eşit buhar-sıvı teması sağlar. Kompakt ve sağlam tasarımı, onu laboratuvar, pilot ölçekli kuleler ve ara besleme veya yandan çekme gerektiren işlemler için ideal kılar.

Sıvı Toplama Tepsisi Nedir?

Sıvı Toplama Tepsisi, damıtma, emme veya sıyırma sütunlarındaki paketleme bölümleri arasına monte edilen yatay bir tavadır. Salmastradan aşağı akan sıvıyı yakalar ve aşağıdaki yatağa eşit şekilde yeniden dağıtır. Bu Sıvı Toplama Tepsisi, sıvının hatalı dağılımının performansı ciddi şekilde etkileyebileceği yüksek pilot kulelerinde kolon verimliliğini korumak için gereklidir. Ayrıca ara besleme enjeksiyonu, yandan çekmeli çekme veya sıcaklık izleme noktaları için bir platform görevi görür.

Neden Bu?

● Üstün Sıvı Toplama: Yeterli derinliğe sahip optimize edilmiş tava geometrisi, yüksek buhar hızlarında bile sıvının tam olarak yakalanmasını sağlar.

● Duvar Akışını Önleyen Tasarım: Çevresel sızdırmazlık halkaları ve saptırma plakaları, sıvının salmastrayı atlayıp sütun duvarlarından aşağı akmasını önler.

● Yüksek Buhar Geçiş Alanı: Açık yükseltici tasarımı, kollektörden sınırsız buhar akışına izin verirken basınç düşüşünü en aza indirir.

● Sağlam Yapı: Termal strese ve aşındırıcı ortamlara dayanacak şekilde birinci sınıf SS304/316L veya özel alaşımlardan üretilmiştir.

● Modüler Kurulum: Hassas imal edilmiş bölümler, kule içinde hızlı montaj ve mükemmel tesviye sağlar.

Teknik Özellikler

Seçim Yol Haritası

● Sıvı ve Buhar Yüklerini Tanımlayın: Beklenen sıvı akış hızını ve buhar hızını doğru bir şekilde hesaplayın. Bu, Sıvı Toplayıcı Tepsisinin gerekli tava derinliğini, yükseltici boyutunu ve buhar geçiş alanını belirler.

● Kule Çapını Değerlendirin: Sızıntıyı önlemek için tepsinin laboratuvarınızın veya pilot kolonunuzun çapına göre tam olarak boyutlandırıldığından emin olun.

● Malzeme Uyumluluğu: Proses sıcaklığına ve kimyasal agresifliğe göre uygun metalurjiyi seçin. Standart SS316L çoğu uygulamayı kapsar; Son derece aşındırıcı ortamlar Hastelloy'u gerektirir.

● İşlev Gereksinimleri: Tepsinin yandan çekme püskürtme uçları, ara besleme noktaları veya yeniden dağıtım özellikleri gibi ek özelliklere ihtiyaç duyup duymadığını belirleyin.

Kalite Kontrol Süreci

● Malzeme Doğrulaması: Metalurjik uygunluğu sağlamak için gelen metal levhaların ve kaynak malzemelerinin sıkı denetimi.

● Boyutsal Doğruluk: Uygun uyum ve sıvı toplamayı garanti etmek için tava derinliğinin, yükseltici çapının ve genel düzlüğün hassas ölçümü.

● Kaynak Kalitesi: Sızdırmazlık performansı sağlamak için tüm kaynakların kapsamlı görsel ve NDT (tahribatsız test) muayenesi.

● Yüzey İşlemi: Zorlu çalışma ortamlarında korozyon direncini sağlamak için pasifleştirme veya kaplama kalitesinin doğrulanması.

● Yerleştirme Testi: Sevkiyat öncesinde uygun hizalamanın ve sızdırmazlığın onaylanması için modüler bölümlerin montaj öncesi doğrulanması.

Satış Sonrası Servis ve Destek

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Dolgulu bir sütundaki sıvı toplama tepsisinin temel işlevi nedir?

C: Sıvı toplama tepsisi, yukarıdaki paketleme bölümünden aşağı doğru akan sıvıyı yakalar ve bunu aşağıdaki paketleme yatağına eşit şekilde yeniden dağıtır. Bu tepsi olmadan, sıvının hatalı dağılımı birden fazla paketleme bölümünde birikerek ayırma verimliliğini giderek azaltır. Toplama tepsisi esasen her paketleme sınırındaki sıvı dağıtımını "sıfırlar".

S2: Yüksek pilot kulelerinde sıvı toplama tepsisi neden gereklidir?

C: Çoklu paketleme bölümleri olan uzun kulelerde, sıvı alçaldıkça kolon duvarına doğru sürüklenme eğilimi gösterir ve birbirini takip eden her bölümde giderek daha ciddi bir kötü dağılıma neden olur. Bölümler arasında toplayıcı tepsiler olmadığında, bu kümülatif etki, alt paketleme bölümlerini neredeyse etkisiz hale getirerek pahalı katalizör veya paketleme malzemesi israfına neden olabilir.

S3: Yeniden dağıtımın yanı sıra toplama tepsisi başka hangi işlevlere hizmet ediyor?

C: Toplama tepsisi ayrıca ara besleme enjeksiyonu, ara ürünlerin yandan çekilmesi ve sıcaklık izleme noktalarının kurulumu için bir platform görevi görür. Bu ek işlevler, onu yalnızca bir sıvı yeniden dağıtım cihazı değil, çok yönlü bir süreç yönetimi aracı haline getirir.

S4: Basınç düşüşünü en aza indirecek şekilde toplama tepsisi nasıl tasarlanmıştır?

C: Tepsi, yükselen buharın minimum dirençle geçmesine izin vermek için genellikle %85'i aşan yüksek bir serbest kesit alanıyla tasarlanmıştır. Sıvı toplama bölgeleri, dolgulu kolon işleminin düşük basınç kaybı avantajlarını koruyarak, buhar akış yolunu engellemeden aşağıya doğru inen sıvıyı yakalayacak şekilde stratejik olarak konumlandırılmıştır.

S5: Sıvı toplama tepsileri için yaygın olarak hangi malzemeler kullanılır?

C: Toplayıcı tepsiler genellikle standart uygulamalar için SS304/316L'den, yüksek derecede korozif ortamlar için Hastelloy veya titanyumdan ve flor kimyası uygulamaları için PTFE kaplı çelikten üretilir. Malzeme seçimi, uzun hizmet ömrü sağlamak için proses ortamına ve çalışma koşullarına uygundur.
