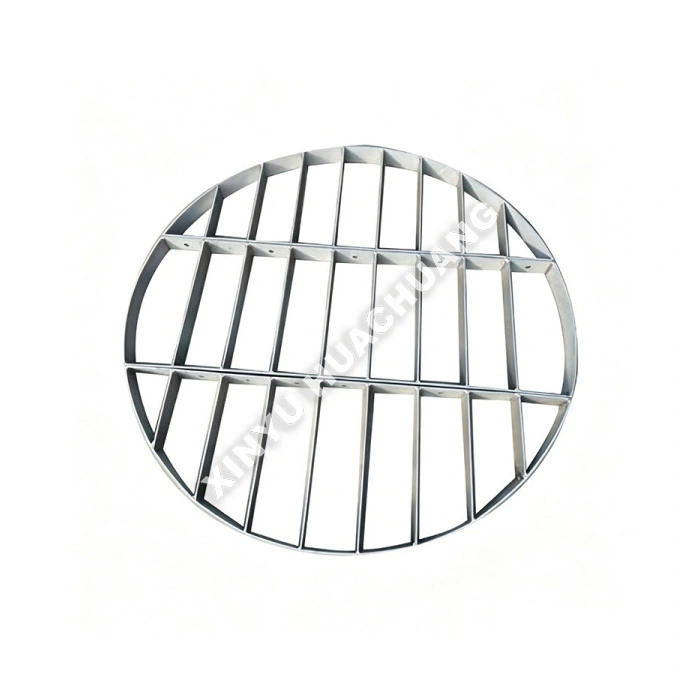

Damıtma Kulesi Paketleme Destek Izgarası

XINYU HUACHUANG Damıtma kulesi paketleme destek ızgarası, özellikle küçük çaplı laboratuvar ve pilot ölçekli dolgulu kuleler için tasarlanmış kritik bir yapısal bileşendir. Açık alanı maksimuma çıkarırken yapılandırılmış veya rastgele paketlemenin ağırlığını taşıyacak şekilde tasarlanan bu Damıtma kulesi paketleme destek ızgarası, engelsiz buhar-sıvı akışı sağlar ve sütun taşmasını önler. Sağlam ancak açık tasarımı, onu Ar-Ge ve pilot test ortamlarında yüksek ayırma verimliliği elde etmek için ideal temel haline getirir.

Çalışma Prensibi

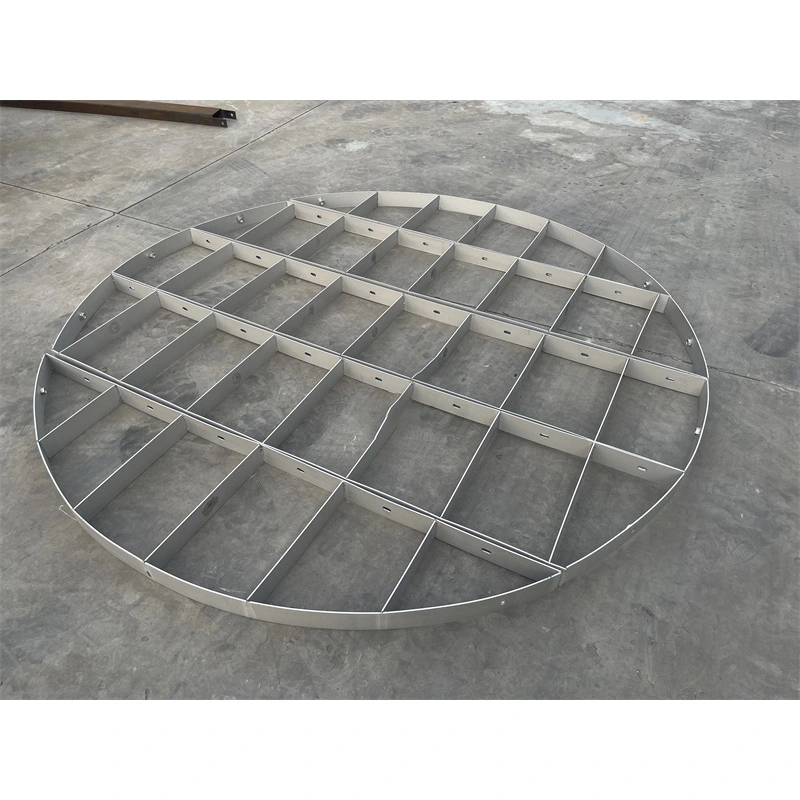

Damıtma kulesi paketleme destek ızgarası, paketleme yatağının alt kısmında sağlam, yatay bir platform sağlayarak çalışır. Yüksek bir serbest kesit alanı oluşturacak şekilde düzenlenmiş dikey veya yatay çubuklarla inşa edilmiştir. Bu açık geometri, yükselen buharın ve alçalan sıvının minimum basınç kaybıyla geçmesine izin verirken aynı zamanda paketleme parçacıklarının alt bölüme düşmesini de önler. Izgaranın pürüzsüz yüzeyi aynı zamanda kolonun tabanında partikül birikiminin ve kirlenmenin önlenmesine de yardımcı olur.

Nerede Parlıyor?

● Yüksek Açık Alan ve Düşük Basınç Düşüşü: Küçük çaplı sütunlarda darboğazları önleyerek düzgün buhar-sıvı akışı sağlamak için serbest kesit alanını maksimuma çıkarır.

● Yüksek Mekanik Mukavemet: Paketleme yatağının ağırlığını güvenilir bir şekilde destekleyecek ve deformasyon olmadan operasyonel basınç dalgalanmalarına dayanacak şekilde tasarlanmıştır.

● Kirlenme Önleyici Tasarım: Pürüzsüz yüzeyler ve optimize edilmiş çubuk aralığı, katıların, polimerlerin veya partiküllerin desteğin birikmesini ve tıkanmasını önler.

● Hassas Uyum: Laboratuvar ve pilot cam veya metal kolonların iç çapına mükemmel şekilde uyacak şekilde özel olarak işlenmiş olup sıvının atlanmamasını sağlar.

● Çok Yönlü Malzemeler: Özel prosesinizin kimyasal uyumluluğuna uyacak şekilde SS304/316L, Hastelloy, PTFE ve cam seçenekleri mevcuttur.

Teknik Özellikler

Nerede geçerlidir?

● Akademik ve Ar-Ge Laboratuvarları: Temel kinetik çalışmalar, ayırma süreci görselleştirmesi ve katalizör testi.

● Pilot Ölçekli Tesisler: Kaliteli kimyasallar ve farmasötikler için tezgah üstü Ar-Ge ile endüstriyel ölçek büyütme arasındaki boşluğu kapatmak.

● Esansiyel Yağlar ve Doğal Ekstraktlar: Isıya duyarlı terpenlerin ve kokuların hassas, yüksek saflıkta ayrılması.

● Özel Çözücüler: Yüksek değerli organik çözücülerin sürekli geri kazanımı ve ultra yüksek düzeyde saflaştırılması.

● Yiyecek ve İçecek: Doğal tatların konsantrasyonu ve biyoaktif bileşiklerin ekstraksiyonu.

Kullanım Önlemleri

● Hassas Tesviye: Destek ızgarasının yatay olarak mükemmel şekilde kurulduğundan emin olun. Düz olmayan bir ızgara, bir tarafta sıvı birikmesine neden olabilir, bu da ciddi derecede kötü dağıtıma ve ayırma verimliliğinin azalmasına neden olabilir.

● Paketleme Boyutu Uyumluluğu: Partiküllerin düşmesini önlemek için Damıtma kulesi paketleme destek ızgarasının çubuk aralığının, paketlemenizin minimum boyutundan daha küçük olduğunu doğrulayın.

● Güvenli Sabitleme: Küçük çaplı sütunlarda, yüksek buhar akışı veya vakum işlemleri sırasında kaymasını veya kalkmasını önlemek için ızgaranın uygun şekilde kelepçelendiğinden veya kaynaklandığından emin olun.

● Ön Temizleme: Sürecinizi kirletebilecek makine yağlarını, metal talaşlarını veya kalıntıları gidermek için ambalajı yüklemeden önce daima ızgarayı iyice temizleyin.

Satış Sonrası Servis ve Destek

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Damıtma kolonundaki paketleme destek ızgarasının ana amacı nedir?

C: Destek ızgarası, tüm paketleme elemanlarını veya yapılandırılmış paketleme modüllerini güvenli bir şekilde yerinde tutmak için paketleme yatağının alt kısmında sert, yatay bir platform sağlar. Bu olmadan, salmastra kolonun alt bölümüne çökerek buhar akışını engelleyecek ve ayırma performansını tamamen yok edecektir.

S2: Izgara tasarımı sütun performansı üzerindeki etkisini nasıl en aza indirir?

C: Izgara, genellikle %90'ı aşan yüksek bir serbest kesit alanı oluşturacak şekilde düzenlenmiş dikey veya yatay çubuklardan oluşur. Bu açık geometri, yükselen buharın ve alçalan sıvının minimum basınç kaybıyla geçmesine izin vererek ızgaranın kütle aktarım sürecinde bir darboğaz haline gelmemesini sağlar.

S3: Kirlenme önleyici tasarım bir destek ızgarası için neden önemlidir?

C: Destek ızgarası, partiküllerin, polimer birikintilerinin ve kristalize tuzların doğal olarak biriktiği paketleme yatağının en alt noktasında bulunur. Pürüzsüz bir yüzey ve açık geometri, kolonun tabanında malzeme birikmesini önler, temizlik için kapatma sıklığını azaltır ve kampanya boyunca tutarlı basınç düşüşünü korur.

S4: Destek ızgarasının boyutu, üzerindeki salmastraya göre nasıldır?

C: Izgaranın açılma boyutu, herhangi bir paketleme elemanının düşmesini önlemek için paketleme boyutlarına dikkatle uyarlanmıştır. Rastgele paketleme için ızgara açıklıkları en küçük paketleme elemanından önemli ölçüde daha küçüktür. Yapılandırılmış paketleme için ızgara, modülün kapladığı alana uyacak ve tüm yatak boyunca düz destek sağlayacak şekilde tasarlanmıştır.

Soru 5: Destek ızgaraları için hangi inşaat malzemeleri mevcuttur?

C: Destek ızgaraları standart uygulamalar için SS304/316L, aşındırıcı ortamlar için Hastelloy ve titanyum ve maliyete duyarlı kurulumlar için koruyucu kaplamalı karbon çeliğinden mevcuttur. Malzeme, kolon kabuğu malzemesine ve proses koşullarına uyacak şekilde seçilerek galvanik uyumluluk ve uzun hizmet ömrü sağlanır.
