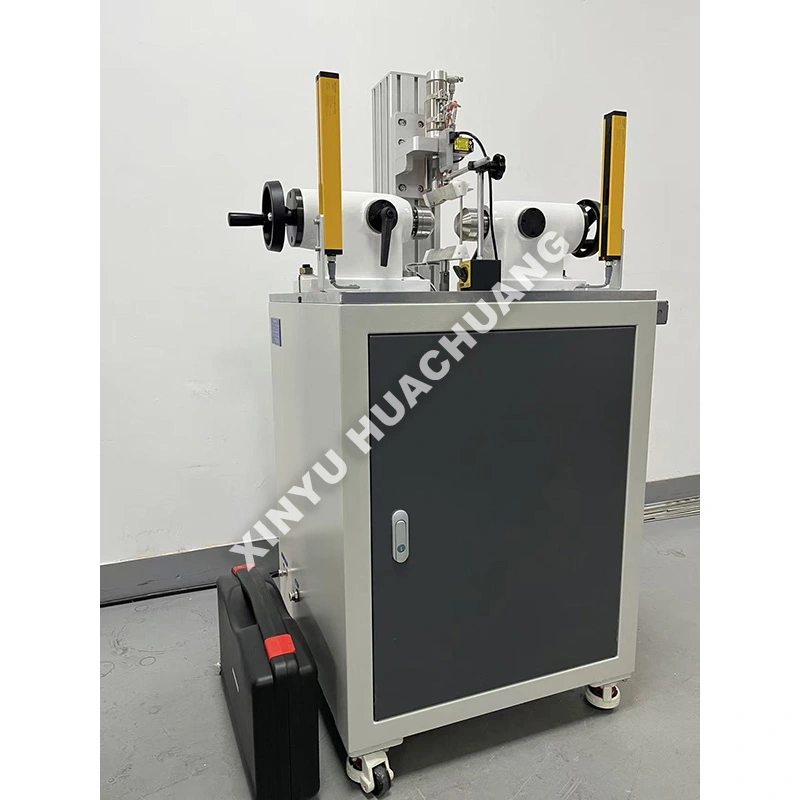

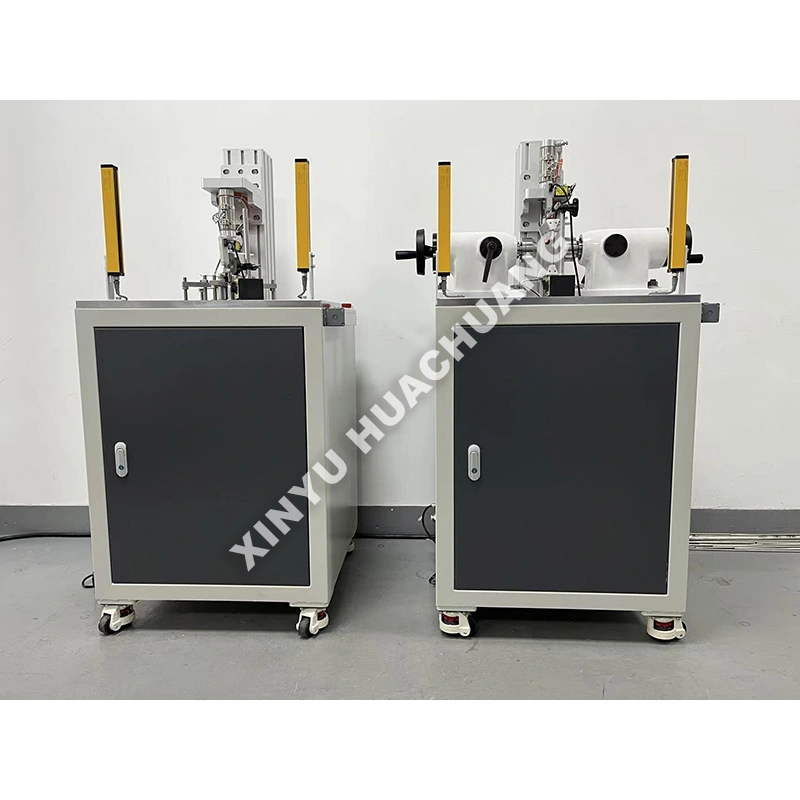

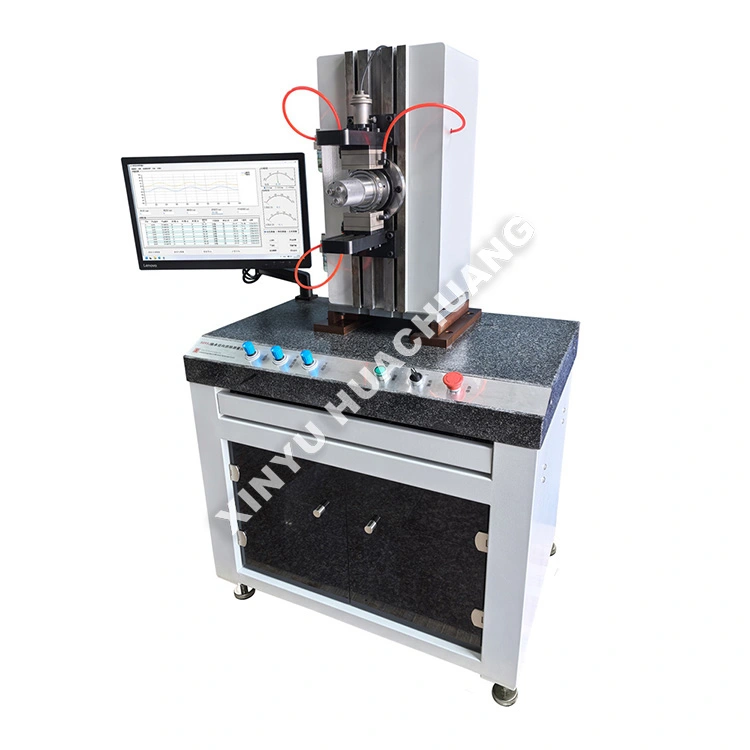

Rulman Radyal Açıklık Ölçüm Cihazı

XINYU HUACHUANG Rulman Radyal Açıklık Ölçüm Cihazı, özellikle rulmanların iç radyal açıklığını değerlendirmek için tasarlanmış, son derece hassas, yarı otomatik bir test cihazıdır. Sıkı uluslararası standartları karşılamak üzere tasarlanan bu Rulman Radyal Açıklık Ölçüm Cihazı, mikro yer değiştirmeleri yakalamak için standartlaştırılmış ölçüm yüklerini hassas bir şekilde uygular. Akıllı PLC otomasyonu ve yüksek hassasiyetli sensörlerle donatılmış olup, Ar-Ge, kalite kontrol ve üretim sertifikasyonu için yüksek oranda tekrarlanabilir veriler sunarken emniyetli ve güvenilir bir çalışma sağlar.

Çalışma Prensibi

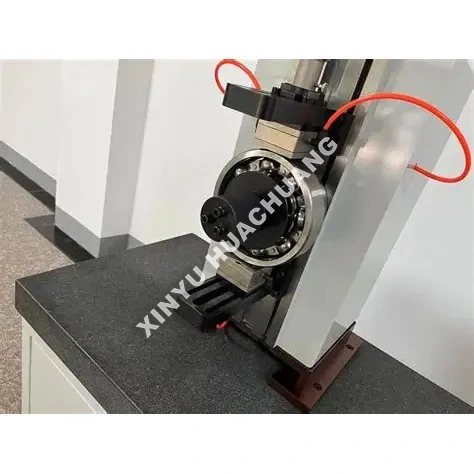

Rulman Radyal Açıklık Ölçüm Cihazı dinamik, yüksüz ölçüm prensibiyle çalışır. Rulmanın iç bileziği senkron bir motor tarafından sabitlenip döndürülürken, dış bileziğe hassas bir ölçüm yükü uygulanır. Yüksek hassasiyetli yer değiştirme sensörleri, yük bölgesinden geçerken yuvarlanan elemanların radyal hareketini yakalar. Sistem, geometrik hataları otomatik olarak ortadan kaldırmak için diferansiyel algoritmalar kullanır ve deformasyon telafisi gerektirmeden gerçek radyal boşluğu hesaplar.

Ayırt edici avantajları nelerdir?

● Yüksek Hassasiyetli Ölçüm: <1,5μm statik tekrarlanabilirliğe ve <2,5μm dinamik tekrarlanabilirliğe sahip birinci sınıf endüktif sensörler içerir.

● Otomatik Yükleme: Pnömatik veya motorlu yükleme, tutarlı, standartlaştırılmış ölçüm kuvvetleri sağlayarak manuel işlem hatalarını ortadan kaldırır.

● Akıllı Veri İşleme: Ortalama boşluğu otomatik olarak hesaplar, rotasyon sıkışmalarını tanımlar ve SPC/CPK istatistik raporları oluşturur.

● Sağlam ve Güvenli Yapı: Sağlam bir mekanik çerçeveyle üretilmiştir ve uzun vadeli doğruluğu korumak için standart referans parçalara göre otomatik kalibrasyon özelliğine sahiptir.

● Çok Yönlü Uyumluluk: Modüler fikstürleme, sabit bilyalı rulmanlardan konik makaralı rulmanlara kadar çeşitli rulman türlerini test etmek için hızlı geçişlere olanak tanır.

Teknik Özellikler

Nerede geçerlidir?

● Rulman İmalatı: Sabit bilyalı, silindirik makaralı ve konik makaralı rulmanlar için %100 hat içi veya çevrimdışı kalite denetimi.

● Otomotiv ve Havacılık: Tekerlek göbekleri, dişli kutuları ve türbin motorları için gelen kalite kontrolü (IQC) ve montaj doğrulaması.

● Hassas Makineler: Yüksek hassasiyetli takım tezgahı iş milleri ve robot teknolojisi için boşluk eşleştirme ve eşleştirme seçimi.

● Bakım ve MRO: Ekipman revizyonları sırasında rulmanların durum değerlendirmesi ve boşluk değerlendirmesi.

Kullanım Önlemleri

● Numune Hazırlama: Mikro ölçümü etkileyebilecek pas önleyicileri veya gresi temizlemek için yatağı her zaman iyice temizleyin.

● Termal Denge: Test etmeden önce hem cihazın hem de yatağın oda sıcaklığına (20±5°C) alışmasını bekleyin.

● Doğru Hizalama: Dış halka eğiminden kaynaklanan yanlış okumaları önlemek için yatağın fikstür üzerine tamamen düz bir şekilde oturduğundan emin olun.

● Kalibrasyon: Her vardiyanın başında standart referans yataklarını kullanarak otomatik kalibrasyon rutinini çalıştırın.

Bakım Kılavuzu

● Günlük: Ölçüm bağlantı elemanlarını ve sensör kalemini temiz, tüy bırakmayan bir bezle silin. Pnömatik hava basıncını (varsa) kontrol edin ve filtredeki nemi boşaltın.

● Haftalık/Aylık: Dönen iş milinin ve yükleme kollarının düzgün çalışıp çalışmadığını kontrol edin. Önerilen şekilde mekanik pivot noktalarına bir damla hafif makine yağı uygulayın.

● Üç ayda bir: Doğrusallığı ve amplifikasyon doğruluğunu doğrulamak için sertifikalı standart boşluk bloklarını kullanarak tam sistem kalibrasyonu gerçekleştirin.

● Ortam Kontrolü: Ölçüm stabilitesini korumak için cihazı ağır titreşimli makinelerden, güçlü manyetik alanlardan ve doğrudan güneş ışığından uzak tutun.

Satın alma sonrası koruma ayrıntıları

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Radyal boşluk nedir ve rulman performansı açısından neden önemlidir?

C: Radyal boşluk, hiçbir harici yük uygulanmadığında rulmanın iç bileziğinin dış bileziğe göre radyal olarak hareket edebileceği toplam mesafedir. Doğru radyal boşluk kritik öneme sahiptir çünkü çok az boşluk aşırı sürtünmeye, aşırı ısınmaya ve erken arızaya neden olur; çok fazla boşluk ise titreşime, gürültüye ve yük taşıma kapasitesinin azalmasına neden olur.

S2: Dinamik yüksüz ölçüm prensibi nasıl çalışır?

C: Cihaz, yatağın iç bileziğini sabitler ve dış bileziğe hassas bir ölçüm yükü uygularken senkron bir motor aracılığıyla onu döndürür. Yüksek hassasiyetli yer değiştirme sensörleri, yük bölgesinden geçerken yuvarlanan elemanların radyal hareketini yakalar. Diferansiyel algoritmalar daha sonra yuvarlaklık gibi geometrik hataları otomatik olarak ortadan kaldırarak gerçek radyal boşluk değerini sağlar.

S3: Cihaz neden doğrudan ölçüm yerine diferansiyel algoritmalar kullanıyor?

C: Rulmanların, basit nokta ölçümlerini bozabilecek doğal geometrik kusurları vardır (hafif ovallik, yüzey dalgalanması ve dönen elemanlardaki boyutsal farklılıklar). Diferansiyel algoritma, tam dönüş etrafında birden fazla veri noktasını yakalar ve bu geometrik hataları gerçek boşluktan matematiksel olarak ayırarak deformasyon telafisi gerektirmeden ölçüm doğruluğu sağlar.

S4: Bu cihaz hangi rulman türlerini ve boyutlarını ölçebilir?

C: Cihazda geniş bir boyut aralığında sabit bilyalı rulmanlar, açısal temaslı rulmanlar, silindirik makaralı rulmanlar ve konik makaralı rulmanlar bulunur. Adaptörler ve fikstürler, belirli rulman deliği çaplarına ve dış çaplara uyacak şekilde yapılandırılabilir; bu da onu hem üretim hattı kalite kontrolleri hem de laboratuvar incelemesi için uygun hale getirir.

S5: Bu cihaz üretimde rulman kalite kontrolünü nasıl destekliyor?

C: Hızlı, doğru ve tekrarlanabilir radyal boşluk ölçümleri sağlayan cihaz, üretim partilerinin %100 denetlenmesine veya ISO 5753 ve ABMA standartlarına göre istatistiksel numune alınmasına olanak sağlar. Bu, sevk edilen her rulmanın belirtilen temizleme grubunu karşılamasını sağlayarak garanti taleplerini ve uygunsuz temizlemeden kaynaklanan saha arızalarını azaltır.
