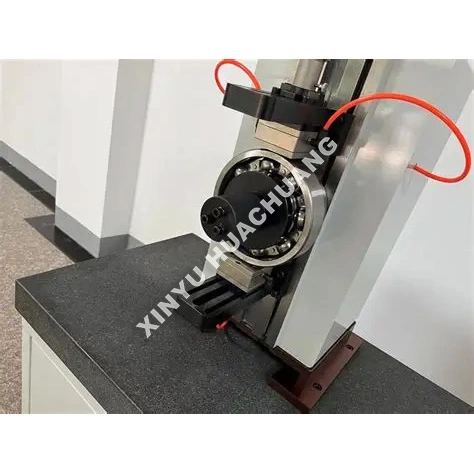

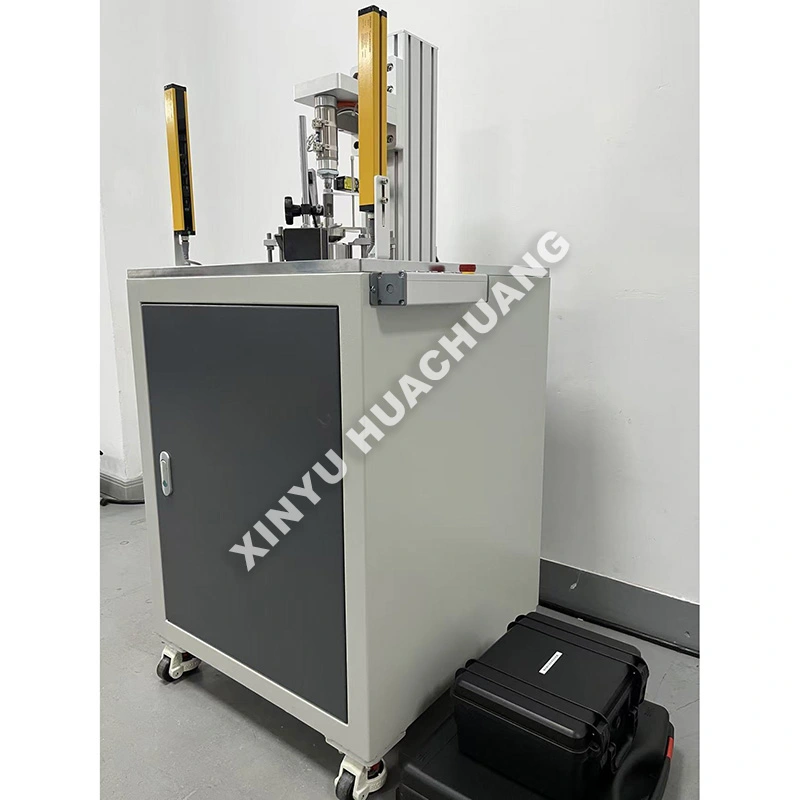

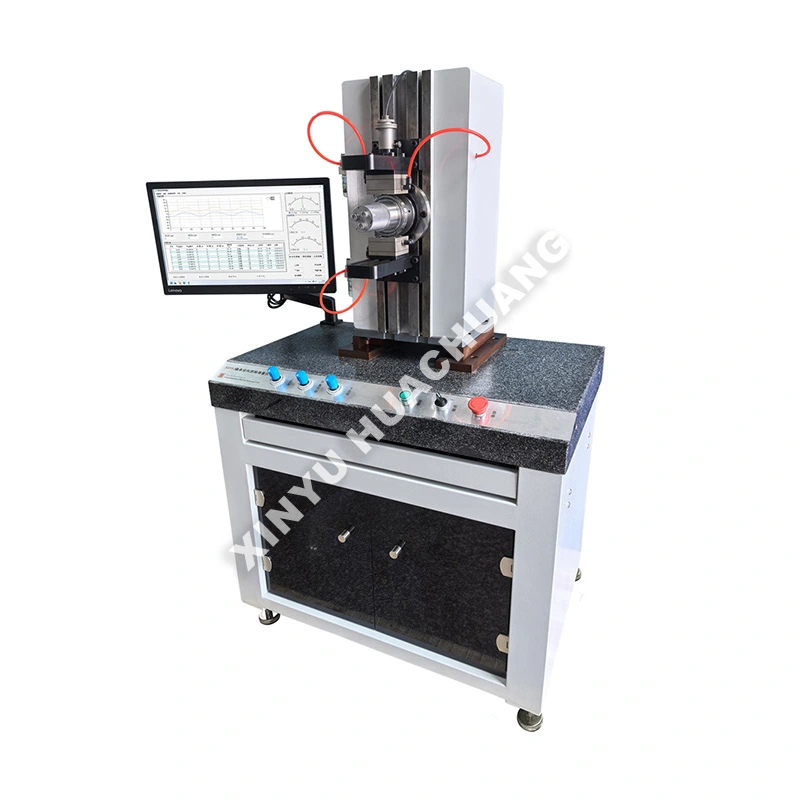

Rulmanlar İçin Eksenel Açıklık Ölçüm Cihazı

XINYU HUACHUANG Rulmanlar İçin Eksenel Açıklık Ölçüm Cihazı, özellikle rulmanların iç eksenel açıklığını değerlendirmek için tasarlanmış, son derece hassas, yarı otomatik bir test cihazıdır. Sıkı uluslararası standartları karşılamak üzere tasarlanan bu Rulmanlar İçin Eksenel Açıklık Ölçüm Cihazı, mikro yer değiştirmeleri yakalamak için standartlaştırılmış eksenel ölçüm yüklerini hassas bir şekilde uygular. Akıllı PLC otomasyonu ve yüksek hassasiyetli sensörlerle donatılmış olup, Ar-Ge, kalite kontrol ve üretim sertifikasyonu için yüksek oranda tekrarlanabilir veriler sunarken emniyetli ve güvenilir bir çalışma sağlar.

Çalışma Prensibi

Rulmanlar İçin Eksenel Açıklık Ölçüm Cihazı, dinamik, yüksüz ölçüm prensibiyle çalışır. Rulmanın dış bileziği güvenli bir şekilde sabitlenip sıkıştırılırken, iç bileziğe hassas bir eksenel ölçüm yükü uygulanır. Yüksek hassasiyetli yer değiştirme sensörleri, yük bölgesinden geçerken dönen elemanların eksenel hareketini yakalar. Sistem, geometrik hataları otomatik olarak ortadan kaldırmak için diferansiyel algoritmalar kullanır ve deformasyon telafisi gerektirmeden gerçek eksenel boşluğu hesaplar.

Ayırt edici avantajları nelerdir?

● Yüksek Hassasiyetli Ölçüm: <1,5μm statik tekrarlanabilirliğe ve <2,5μm dinamik tekrarlanabilirliğe sahip birinci sınıf endüktif sensörler içerir.

● Otomatik Yükleme: Pnömatik veya motorlu yükleme, tutarlı, standartlaştırılmış ölçüm kuvvetleri sağlayarak manuel işlem hatalarını ortadan kaldırır.

● Akıllı Veri İşleme: Ortalama boşluğu otomatik olarak hesaplar, rotasyon sıkışmalarını tanımlar ve SPC/CPK istatistik raporları oluşturur.

● Sağlam ve Güvenli Yapı: Sağlam bir mekanik çerçeveyle üretilmiştir ve uzun vadeli doğruluğu korumak için standart referans parçalara göre otomatik kalibrasyon özelliğine sahiptir.

● Çok Yönlü Uyumluluk: Modüler fikstürleme, sabit bilyalı rulmanlardan konik makaralı rulmanlara kadar çeşitli rulman türlerini test etmek için hızlı geçişlere olanak tanır.

Teknik Özellikler

Nerede kullanılabilir?

● Rulman İmalatı: Sabit bilyalı, silindirik makaralı ve konik makaralı rulmanlar için %100 hat içi veya çevrimdışı kalite denetimi.

● Otomotiv ve Havacılık: Tekerlek göbekleri, dişli kutuları ve türbin motorları için gelen kalite kontrolü (IQC) ve montaj doğrulaması.

● Hassas Makineler: Yüksek hassasiyetli takım tezgahı iş milleri ve robot teknolojisi için boşluk eşleştirme ve eşleştirme seçimi.

● Bakım ve MRO: Ekipman revizyonları sırasında rulmanların durum değerlendirmesi ve boşluk değerlendirmesi.

Kullanım Önlemleri

● Numune Hazırlama: Mikro ölçümü etkileyebilecek pas önleyicileri veya gresi temizlemek için yatağı her zaman iyice temizleyin.

● Termal Denge: Test etmeden önce hem cihazın hem de yatağın oda sıcaklığına (20±5°C) alışmasını bekleyin.

● Doğru Hizalama: Dış halka eğiminden kaynaklanan yanlış okumaları önlemek için yatağın fikstür üzerine tamamen düz bir şekilde oturduğundan emin olun.

● Kalibrasyon: Her vardiyanın başında standart referans yataklarını kullanarak otomatik kalibrasyon rutinini çalıştırın.

Bakım Kılavuzu

● Günlük: Ölçüm bağlantı elemanlarını ve sensör kalemini temiz, tüy bırakmayan bir bezle silin. Pnömatik hava basıncını (varsa) kontrol edin ve filtredeki nemi boşaltın.

● Haftalık/Aylık: Dönen iş milinin ve yükleme kollarının düzgün çalışıp çalışmadığını kontrol edin. Önerilen şekilde mekanik pivot noktalarına bir damla hafif makine yağı uygulayın.

● Üç ayda bir: Doğrusallığı ve amplifikasyon doğruluğunu doğrulamak için sertifikalı standart boşluk bloklarını kullanarak tam sistem kalibrasyonu gerçekleştirin.

● Ortam Kontrolü: Ölçüm stabilitesini korumak için cihazı ağır titreşimli makinelerden, güçlü manyetik alanlardan ve doğrudan güneş ışığından uzak tutun.

Kendinize güvenmenizi sağlayan destek

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Eksenel boşluk nedir ve radyal boşluktan farkı nedir?

C: Eksenel boşluk, hiçbir harici yük uygulanmadığında rulmanın iç bileziğinin dış bileziğe göre eksenel olarak (mil ekseni boyunca) hareket edebileceği toplam mesafedir. Radyal boşluk mile dik hareketi ölçerken, eksenel boşluk mile paralel hareketi ölçer. Her iki boşluk da rulman performansını etkiler ancak eksenel boşluk, dişli kutuları ve dikey pompalar gibi itme yüklü uygulamalar için özellikle kritik öneme sahiptir.

S2: Cihazın dinamik ölçüm prensibi doğruluğu nasıl sağlar?

C: İç bileziğe hassas bir eksenel ölçüm yükü uygulanırken dış halka güvenli bir şekilde sabitlenir ve sıkıştırılır. Yüksek hassasiyetli yer değiştirme sensörleri, yük bölgesinden geçerken dönen elemanların eksenel hareketini yakalar. Sistem, yüzey salgısı ve kafes sallantısı gibi geometrik hataları otomatik olarak ortadan kaldırmak için diferansiyel algoritmalar kullanarak deformasyon telafisi gerektirmeden gerçek eksenel açıklığı hesaplar.

S3: Eksenel boşluk neden açısal temaslı ve konik makaralı rulmanlar için özellikle önemlidir?

C: Açısal temaslı ve konik makaralı rulmanlar, birleşik radyal ve eksenel yükleri taşıyacak şekilde tasarlanmıştır. Eksenel açıklıkları, yuvarlanma elemanları ile yuvarlanma yolları arasındaki temas açısını doğrudan belirler ve bu da yük dağılımını, sertliği ve ısı üretimini yönetir. Bu rulman türlerinde yanlış eksenel boşluk, eşit olmayan yük paylaşımına, erken dökülmeye ve ciddi arızalara yol açar.

S4: Bu cihaz, tam bir rulman muayenesi için radyal boşluk ölçüm cihazıyla birlikte kullanılabilir mi?

C: Evet. Radyal ve eksenel boşluk aletleri birlikte rulmanın kapsamlı bir boşluk profilini sağlar. Birçok rulman spesifikasyonu her iki değerin de doğrulanmasını gerektirir. Her iki aletin aynı yatak üzerinde sırayla kullanılması, iç geometrinin tam bir resmini verir ve yatağın tüm boşluk gereksinimlerini karşıladığını doğrular.

S5: Cihaz gelen inceleme ve arıza analizini nasıl destekliyor?

C: Cihaz, gelen muayene için yeni rulmanların kurulumdan önce belirtilen eksenel boşluk grubunu karşıladığını doğrulayarak maliyetli montaj yeniden işlemlerini önler. Arıza analizi için, geri dönen veya sahada arızalanan rulmanların eksenel boşluğunun ölçülmesi, uygunsuz boşluğun katkıda bulunan bir faktör olup olmadığını belirlemeye yardımcı olur ve temel neden araştırmasını ve düzeltici eylemi destekler.
