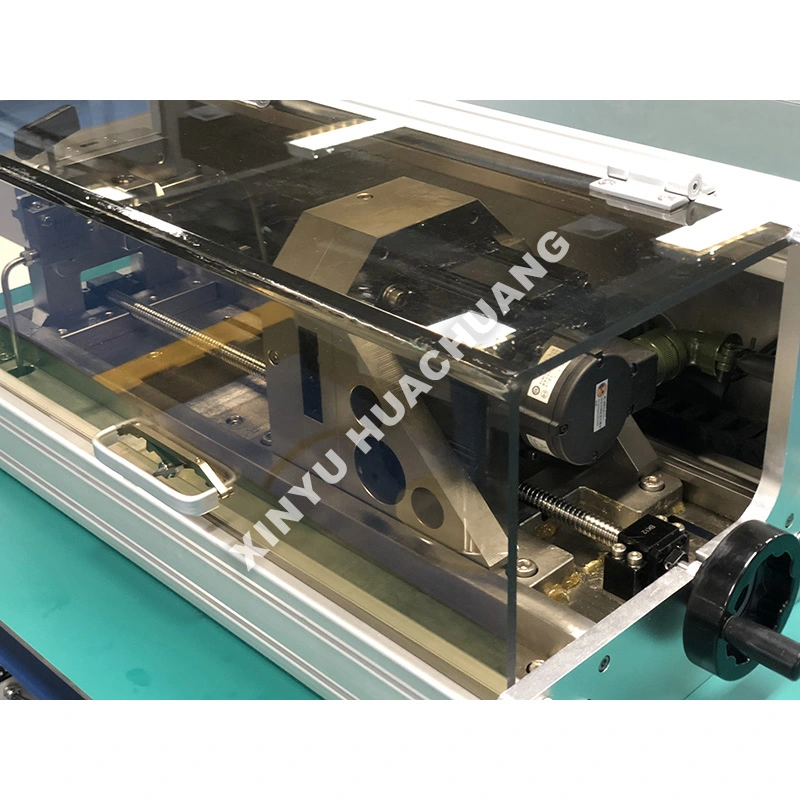

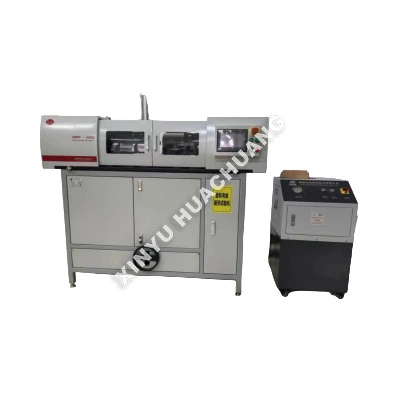

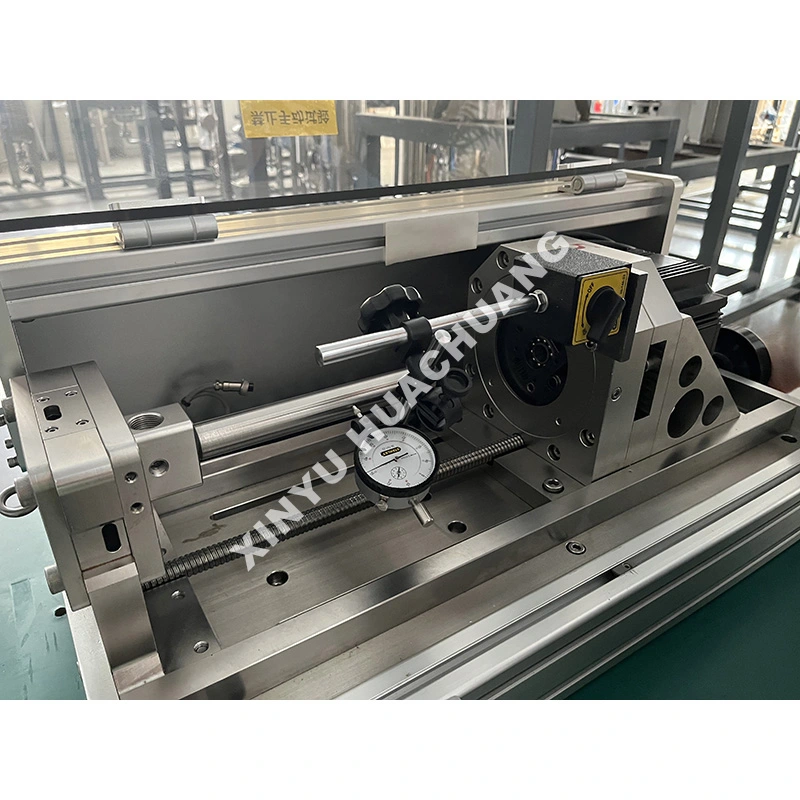

Boru Ekleme Bükme Yorulma Test Cihazı

XINYU HUACHUANG Boru Bağlantı Elemanı Bükme Yorulma Test Cihazı, tekrarlanan bükülme yükleri altında boru hattı bileşenlerinin yapısal bütünlüğünü ve yorulma ömrünü değerlendirmek için özel olarak tasarlanmış, son derece uzmanlaşmış, endüstriyel düzeyde bir test cihazıdır. Gerçek dünyadaki dinamik gerilimleri simüle etmek için tasarlanan bu Boru Hattı Bileşeni Bükme Yorulma Test Makinesi, çatlak başlangıcını ve yayılmasını değerlendirmek için döngüsel bükülme momentlerini hassas bir şekilde uygular. Akıllı PLC/PC otomasyonu ve çok seviyeli güvenlik kilitleriyle donatılmış olup, Ar-Ge, kalite kontrol ve endüstri sertifikasyonu için yüksek oranda tekrarlanabilir S-N eğrisi verileri sunarken güvenli, gözetimsiz uzun süreli çalışmayı sağlar.

Çalışma Prensibi

Boru Bağlantı Eğme Yorulma Test Cihazı, bir boru veya bağlantı parçası numunesini güvenli bir şekilde kelepçeleyerek ve yüksek hassasiyetli servo-hidrolik veya servo-elektrik aktüatörler kullanarak kontrollü, tekrarlayan bir bükme momenti uygulayarak çalışır. Makine, gerçek boru hattı operasyonel gerilimlerini simüle etmek için tek düzlemli bükme, döner bükme veya karmaşık çok eksenli yükleme için yapılandırılabilir. Test boyunca sistem, bükülme açısı, uygulanan moment, döngü sayısı ve gerinim gibi parametreleri sürekli olarak izler ve kaydeder. Numune kırıldığında veya önceden tanımlanmış bir sızıntı eşiğine ulaştığında test otomatik olarak sonlandırılır ve doğru yorulma ömrü verileri sağlanır.

Nerede Parlıyor?

● Yüksek Hassasiyetli Döngüsel Yükleme: Karmaşık bükme dalga formlarının (sinüs, üçgen, blok) minimum gürültüyle doğru ve istikrarlı bir şekilde uygulanmasını sağlamak için birinci sınıf servo aktüatörler ve yük hücreleri içerir.

● Çok Eksenli Test Yeteneği: Gerçek dünyadaki boru hattı kurulumunu ve operasyonel stresleri doğru bir şekilde simüle etmek için tek düzlemli, çift düzlemli ve döner bükme yorulma testlerini destekler.

● Akıllı Veri Toplama: Entegre PC yazılımı, gerçek zamanlı eğrileri (Moment-Açı, Döngü-Arıza) otomatik olarak kaydeder, yorulma ömrünü hesaplar ve kapsamlı test raporları oluşturur.

● Sağlam ve Güvenli Yapı: Operatörün güvenliğini ve ekipmanın ömrünü uzatmak için ağır hizmet tipi döküm çerçeve ve çok seviyeli güvenlik kilitleri (aşırı yük koruması, acil durdurma, kırılma önleme, sızıntı tespiti) ile üretilmiştir.

● Özelleştirilebilir Fikstür: Çeşitli boru çaplarını, duvar kalınlıklarını ve bağlantı geometrilerini güvenli bir şekilde tutmak için geniş bir yelpazede özel kelepçeleme fikstürleri ve uç konnektörleri sunar.

Teknik Özellikler

Nerede geçerlidir?

● Petrol ve Gaz Endüstrisi: Sondaj borularının, muhafazanın, boruların ve boru hattı bağlantı parçalarının aşırı döngüsel bükülme altında yorulma değerlendirmesi.

● Petrokimya ve Enerji Üretimi: Isı eşanjör borularının, kazan borularının ve yüksek basınçlı buhar hatlarının test edilmesi.

● Otomotiv ve Havacılık: Egzoz sistemlerinin, yakıt hatlarının ve hidrolik boruların titreşim ve bükülme altındaki dayanıklılığının değerlendirilmesi.

● İnşaat ve Altyapı: Yapısal çelik boruların, iskele ve köprü bileşenlerinin yorulma ömrünün değerlendirilmesi.

● Tıbbi Cihazlar: Kateterlerin, kılavuz tellerin ve stentlerin esnekliğinin ve yorulma direncinin test edilmesi.

Kullanım Önlemleri

● Numunenin Doğru Hizalanması: Yorulma sonuçlarını çarpıtabilecek istenmeyen eksenel yükleri veya eksantrik bükülmeyi önlemek için numunenin her zaman fikstürlerde mükemmel şekilde hizalandığından emin olun.

● Sıkıştırma Kuvveti Doğrulaması: Kenetleme kuvvetinin, yüksek döngü testleri sırasında numunenin kaymasını önlemek için yeterli olduğunu, ancak kavrama noktalarında erken ezilmeye neden olacak kadar yüksek olmadığını doğrulayın.

● Sızıntı Tespiti Kurulumu: İçi boş boru hattı bileşenleri için, teste başlamadan önce daima dahili basınç izleme sistemini ve sızıntı tespit sensörlerini bağlayın.

● Kademeli Yük Artışı: Bükme genliğini hedef seviyeye kademeli olarak artırmak ve şok yüklemeyi önlemek için yazılımın programlanabilir artış fonksiyonunu kullanın.

Bakım Kılavuzu

● Günlük: Tüm kelepçeleme bağlantılarını ve tutma yerlerini aşınma, çatlak veya deformasyon açısından inceleyin. Hidrolik yağ seviyelerini (varsa) kontrol edin ve tüm güvenlik kilitlerinin düzgün çalıştığını doğrulayın.

● Haftalık/Aylık: Tüm hareketli bağlantıları, kılavuz rayları ve aktüatör bağlantılarını üreticinin spesifikasyonlarına göre yağlayın. Test alanını temizleyin ve elektrik bağlantılarında gevşeklik olup olmadığını kontrol edin.

● Üç ayda bir: Sertifikalı referans standartlarını kullanarak yük hücreleri, açı kodlayıcılar ve basınç dönüştürücülerin kapsamlı bir sistem kalibrasyonunu gerçekleştirin. Hidrolik hortumları ve bağlantı parçalarını aşınma veya sızıntı belirtileri açısından inceleyin.

● Test Sonrası: Numune kırıldıktan sonra daima uygun bir kapatma sırasını izleyin. Kırılan numuneyi dikkatlice çıkarın, fikstürleri temizleyin ve aktüatörde ani yük salınımının yol açabileceği herhangi bir hasar olup olmadığını inceleyin.

Satış Sonrası Servis ve Destek

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Makine gerçek dünyadaki boru hattı operasyonel streslerini nasıl simüle ediyor?

C: Makine bir boruyu veya bağlantı parçasını güvenli bir şekilde kelepçeler ve yüksek hassasiyetli servo-hidrolik veya servo-elektrik aktüatörler kullanarak kontrollü, tekrarlayan bükme momentleri uygular. Zemin oturması, termal genleşme ve titreşim kaynaklı yorgunluk da dahil olmak üzere boru hatlarının hizmet sırasında karşılaştığı gerçek stres koşullarını kopyalamak için tek düzlemli bükme, döner bükme veya karmaşık çok eksenli yükleme için yapılandırılabilir.

S2: Yorgunluk testi boyunca sistem hangi parametreleri izliyor?

C: Sistem sürekli olarak bükülme açısını, uygulanan momenti, döngü sayısını ve gerinim verilerini gerçek zamanlı olarak kaydeder. Bu kapsamlı veri seti, mühendislerin S-N eğrilerini (döngü sayısına karşı gerilim) çizmesine ve belirtilen yükleme koşulları altında boru hattı bileşeninin tam yorulma ömrünü belirlemesine olanak tanır.

S3: Makine bir numunenin başarısız olduğunu nasıl belirler?

C: Numune kırıldığında veya önceden tanımlanmış bir sızıntı eşiğine ulaştığında test otomatik olarak sonlandırılır. Basınçlı boru testleri için sistem, iç basıncı izler ve duvar boyunca çatlağı gösteren herhangi bir basınç düşüşünü tespit ederek yorulma ömrü ölçümünün rastgele döngü sınırları yerine gerçek arızayı yansıtmasını sağlar.

S4: Makine hem düz boru bölümlerini hem de dirsek ve T bağlantı parçaları gibi bağlantı parçalarını test edebilir mi?

C: Evet. Kenetleme sistemi ve aktüatör konfigürasyonu, düz boru bölümlerine, dirseklere, teelere, flanşlara ve diğer boru hattı bağlantı parçalarına uyum sağlayacak şekilde ayarlanabilir. Boru sistemindeki en zayıf noktayı belirlemek için her numune türü, en kritik bükülme modunda test edilebilir.

S5: Boru hattı kalifikasyonu için bükülme yorulma testi neden önemlidir?

C: Petrol ve gaz, kimyasal işleme ve enerji üretimindeki boru hatları, yer hareketi, termal döngü ve ekipman titreşiminden kaynaklanan döngüsel bükülme yüklerine maruz kalır. Bükülme yorulma testi, denetim aralıklarını ayarlamak, tasarım marjlarını doğrulamak ve API 570 ve ASME B31.3 gibi boru hattı bütünlük standartlarıyla uyumluluğu sağlamak için gereken döngüden arızaya kadar verileri sağlar.
