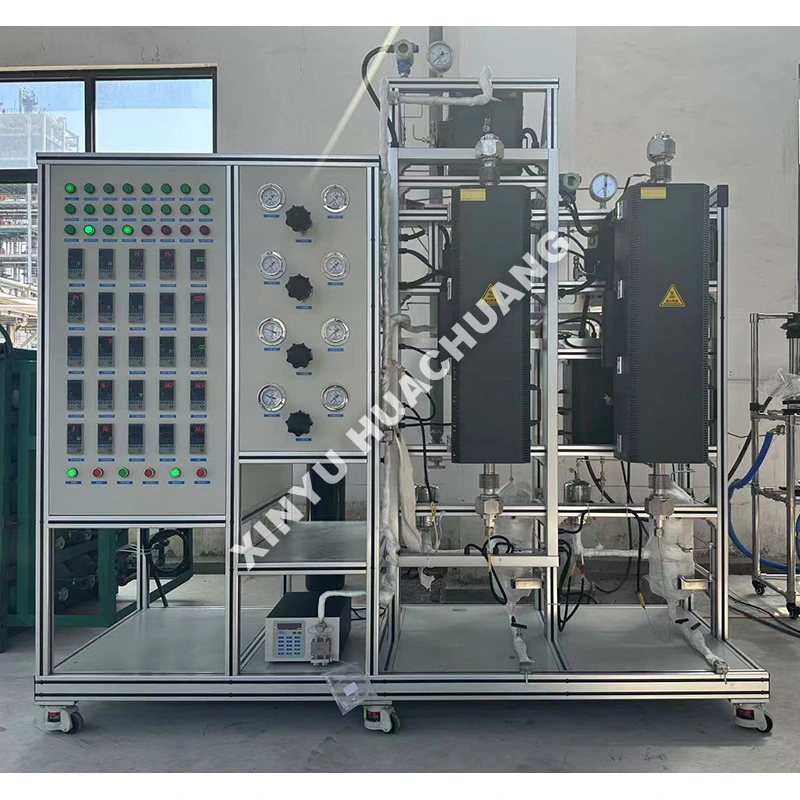

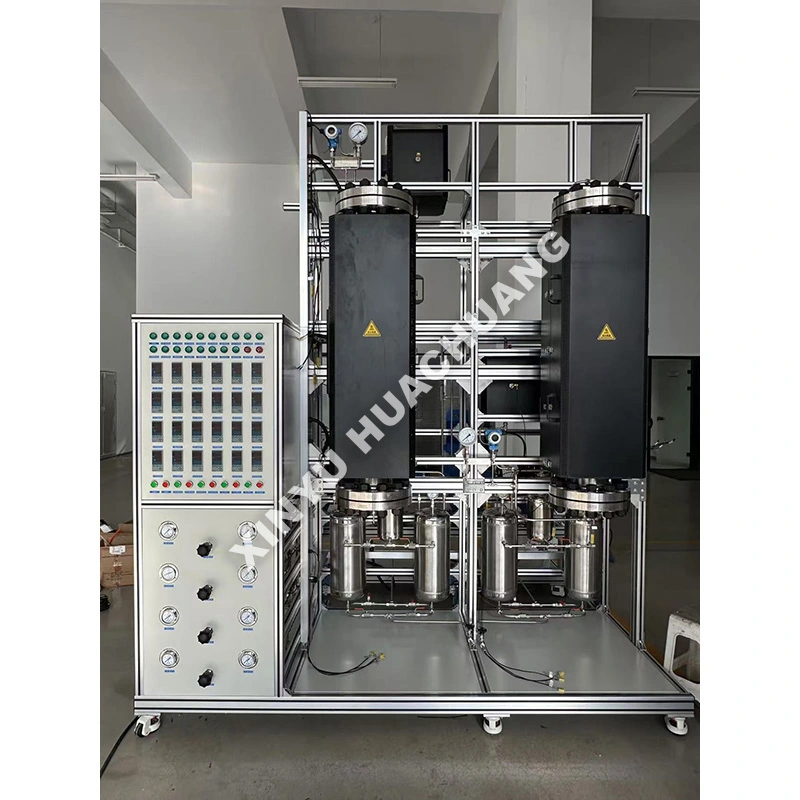

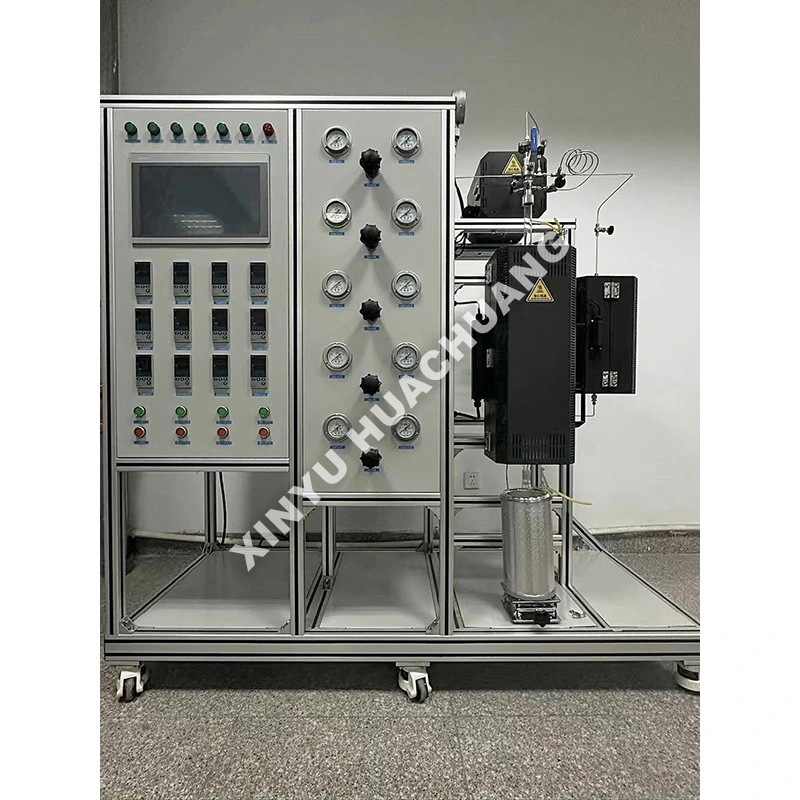

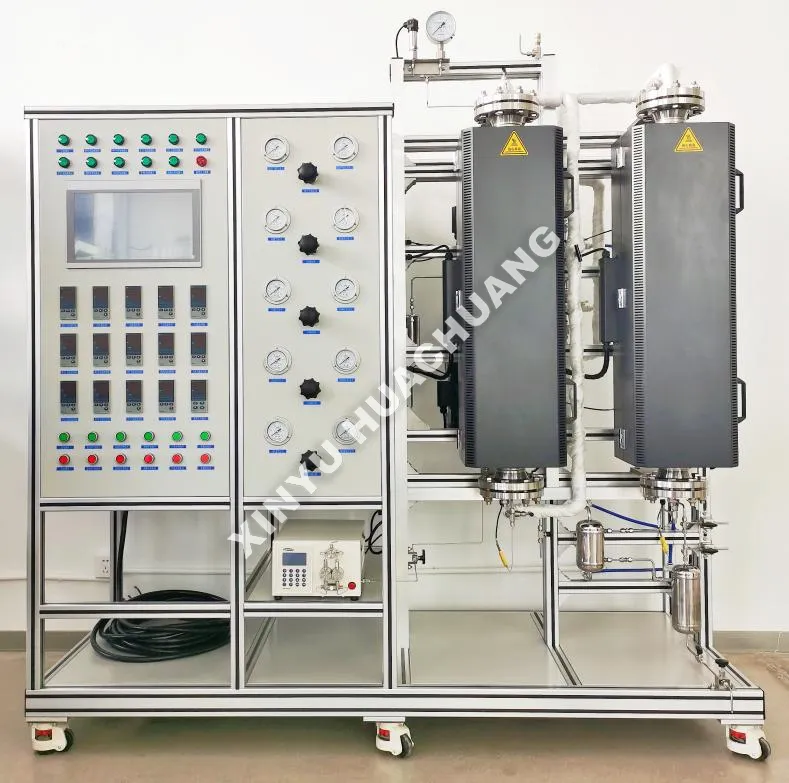

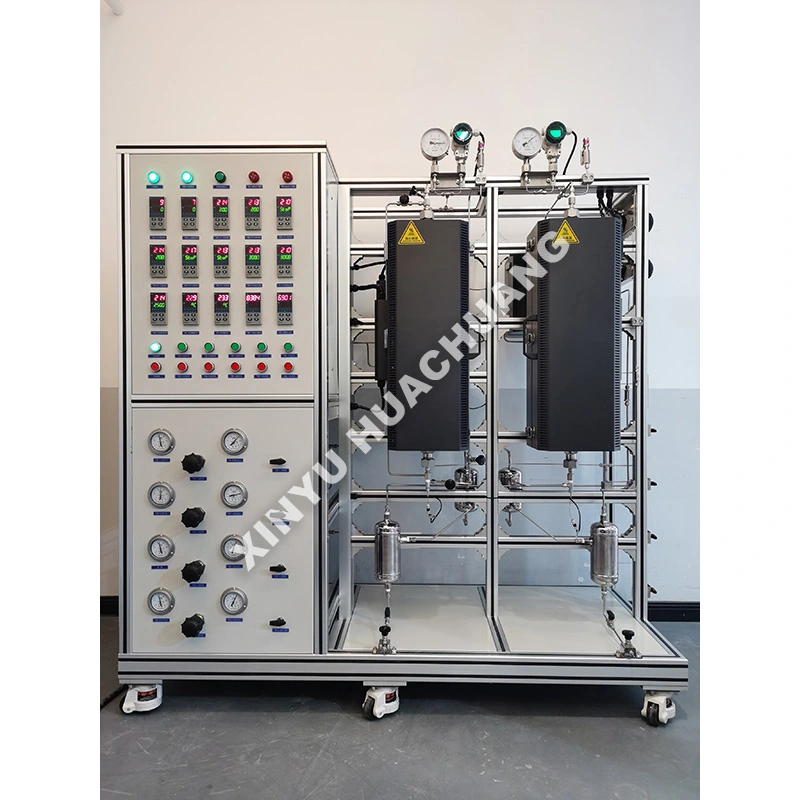

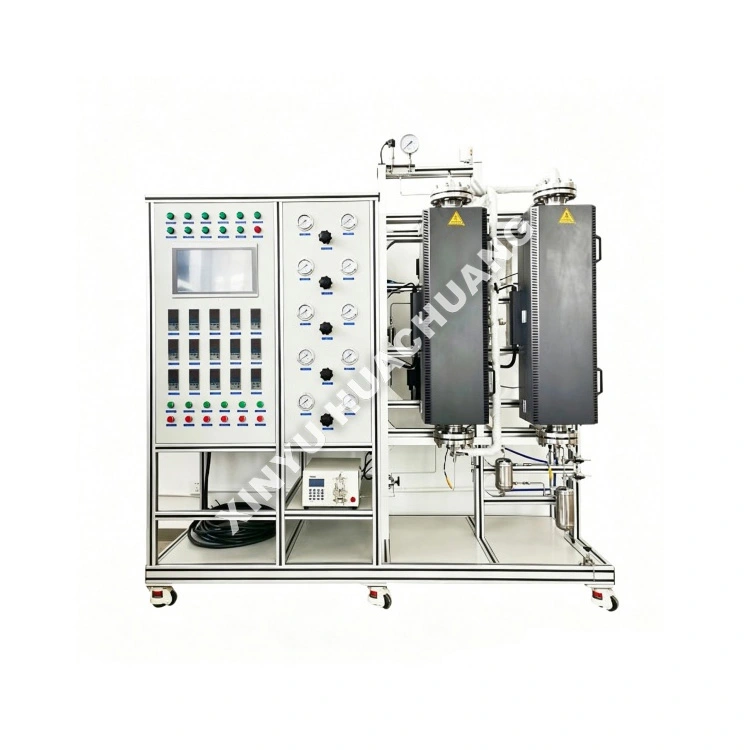

Metan Reforming Deney Birimi

XINYU HUACHUANG Metan Reforming Deney Birimi, hassas sentez gazı üretimi ve kinetik araştırma için tasarlanmış, yüksek düzeyde otomatikleştirilmiş bir laboratuvar reaktör sistemidir. Endüstriyel buhar metan dönüştürme (SMR) ve kuru dönüştürme (DRM) işlemlerini simüle etmek için tasarlanan bu ürün, sıcaklığı, basıncı ve gaz-karbon oranlarını doğru bir şekilde kontrol eder. Akıllı PLC otomasyonu ve çok seviyeli güvenlik kilitleriyle donatılmış bu ünite, enerji ve petrokimya alanlarında katalizör taraması, proses optimizasyonu ve hidrojen üretimi araştırmaları için idealdir.

Çalışma Prensibi

Metan Reformasyon Deney Birimi, tam otomatik bir süreçle çalışır: endotermik reforming reaksiyonları, yüksek sıcaklıklarda simüle edilir; metan, kütle akış kontrolörleri tarafından hassas bir şekilde ölçülür ve ardından buhar (ısıtılmış bir kabarcıklayıcı aracılığıyla) veya karbondioksit ile harmanlanır. Ön ısıtmanın ardından gazlı besleme, nikel bazlı veya asil metal katalizörle yüklü sabit yataklı reaktöre girer; burada reformasyon metanı hidrojen ve karbon monoksite dönüştürür. Süreç boyunca Ünite, gelişmiş bir sıcaklık kontrol sistemi aracılığıyla gerekli yüksek sıcaklık profilini korurken, çevrimiçi gaz analiz modülü sürekli olarak ürün bileşimini takip ederek metan dönüşümünün ve sonuçta ortaya çıkan H₂/CO oranının gerçek zamanlı hesaplanmasına olanak tanır.

Temel Avantajlar

● Yüksek Sıcaklık Hassasiyeti: Gelişmiş çok bölgeli PID ısıtma, endotermik reformasyon reaksiyonları için kritik olan 900°C'ye kadar eşit sıcaklık dağılımı sağlar.

● Çok Yönlü Proses Simülasyonu: Besleme gazı bileşimini basit bir şekilde ayarlayarak Buhar Metan Reformunu (SMR), Kuru Reformingi (DRM) ve Ototermal Reformlamayı (ATR) destekler.

● Doğru Buhar Kontrolü: Entegre ısıtmalı fıskiye ve buharlaştırıcı sistemi, besleme hatlarında yoğuşma olmadan hassas ve istikrarlı su-karbon (S/C) oranları sağlar.

● Akıllı Otomasyon: PLC-PC entegre kontrolü, otomatik veri kaydına, geçmiş eğri oluşturmaya ve gözetimsiz uzun vadeli çalışmaya olanak tanır.

● Sağlam ve Güvenli Tasarım: Reaktörler, aşırı sıcaklık, aşırı basınç ve alev koruması için çok seviyeli güvenlik kilitlerine sahip, yüksek sıcaklığa, korozyona dayanıklı alaşımlardan (ör. SS316L, Inconel) yapılmıştır.

Teknik Özellikler

Uygulama Alanları

● Hidrojen Üretimi: Yakıt hücreleri ve rafineri hidrojeni için Buhar Metan Reformasyonuna (SMR) yönelik Ar-Ge.

● Karbon Yakalama ve Kullanımı: CH4 ve CO2'yi değerli sentez gazına dönüştürmek için Metanın Kuru Reformasyonu (DRM).

● Katalizör Taraması: Reformasyon reaksiyonları için Ni bazlı, soy metal (Ru, Rh, Pt) ve perovskit katalizörlerin test edilmesi.

● Proses Optimizasyonu: Sıcaklık, basınç ve S/C oranlarının metan dönüşümü ve koklaşma direnci üzerindeki etkilerinin incelenmesi.

● Akademik Araştırma: Temel kinetik çalışmalar ve katalizör devre dışı bırakma mekanizmaları.

Kullanım Önlemleri

● Buhar Hattı Isıtma: Katalizöre zarar verebilecek su yoğunlaşmasını önlemek için her zaman buhar üretim sisteminin ve aşağı yöndeki tüm boru hatlarının uygun şekilde ısıtıldığından ve yalıtıldığından emin olun.

● İnert Temizleme: Oksidasyon veya patlayıcı karışımları önlemek için, ısıtmadan önce ve buhar veya reaktif gazları eklemeden önce reaktörü daima bir inert gazla (N2 veya Ar) temizleyin.

● Soğutma Sırası: Deneyden sonra, önce sıvı beslemeyi durdurun, ardından kapatmadan önce reaktörü oda sıcaklığına soğuturken inert gaz akışına devam edin.

● Gaz Güvenliği: Metan ve Hidrojen son derece yanıcıdır. Tüm bağlantıların sızıntı testinden geçirildiğinden ve sistemin gaz dedektörleri ile iyi havalandırılan bir alanda çalıştırıldığından emin olun.

Bakım Kılavuzu

● Günlük: Gaz silindiri basınçlarını kontrol edin, MFC okumalarını doğrulayın ve fıskiyedeki su seviyesini inceleyin. Egzoz gazının uygun şekilde havalandırıldığından veya arıtıldığından emin olun.

● Haftalık/Aylık: Gaz filtrelerini ve nem tutucularını temizleyin veya değiştirin. Reaktör contalarını, valflerini ve borularını herhangi bir korozyon veya sızıntı belirtisi açısından inceleyin.

● Üç ayda bir: Test doğruluğunu korumak için kütle akış kontrol cihazlarını ve sıcaklık sensörlerini kalibre edin. PLC kabinindeki elektrik bağlantılarının sıkılığını kontrol edin.

● Katalizör Kullanımı: Ezilmeyi önlemek için katalizörleri dikkatlice yükleyin ve boşaltın. Basınç düşüşünü düzenli olarak izleyin; ani bir artış, rejenerasyon veya değiştirme gerektiren koklaşma veya yatak tıkanmasına işaret eder.

Satış Sonrası Servis ve Destek

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Bu Metan Reforming Deney Birimi, uzun süreli testler sırasında katalizörün koklaşmasını ve deaktivasyonunu nasıl önlüyor?

C: Koklaştırma, metan reformasyonunda kritik bir zorluktur. Ünitemiz, karbon birikimini baskılamak için optimum stokiyometri sağlayan, hassas şekilde ayarlanabilen Buhar-Karbon (S/C) oranı kontrol sistemine sahiptir. Ek olarak, ana boru şeklindeki reaktörden önce yüksek hidrokarbonları dönüştüren, stabil ve ılımlı koşulları garanti etmek için daha düşük sıcaklıklarda çalışan ve böylece deneysel çalışmalar sırasında katalizörün ömrünü önemli ölçüde uzatan isteğe bağlı bir ön reformer modülü sunuyoruz.

S2: Bu ünite hem Buharlı Metan Reformasyonuna (SMR) hem de Kuru Metanın Reformasyonuna (DRM) uyarlanabilir mi?

C: Evet, ünite oldukça çok yönlüdür. Hem H₂O (buharlaştırıcı yoluyla) hem de CO₂ beslemeleri için bağımsız, yüksek hassasiyetli Kütle Akış Kontrolörleri (MFC'ler) ile donatılmıştır. Bu, araştırmacıların değişen karbondioksit ve buhar ortamları altında katalizör performansını ve sentez gazı (H₂/CO oranı) kalitesini değerlendirmek için SMR ve DRM süreçleri arasında sorunsuz bir şekilde geçiş yapmasına ve hatta çift reformlamayı test etmesine olanak tanır.

S3: Reformasyon reaksiyonunun yüksek düzeyde endotermik doğası göz önüne alındığında, sistem hassas sıcaklık profillerini nasıl koruyor?

C: Reformasyon reaksiyonu önemli miktarda enerji girişi gerektirir (700–1.000°C). Metan Reforming Deney Ünitemiz, gelişmiş PID uyarlamalı kontrole sahip çok bölgeli programlanabilir bir elektrikli ısıtma fırını kullanır. Sıcaklık profilini gerçek zamanlı olarak izlemek için reaktör tüpü boyunca stratejik olarak birden fazla termokupl yerleştirilir. Endüstriyel PLC, endotermik soğutucuyu telafi etmek için ısıtma gücünü dinamik olarak ayarlayarak son derece doğru kinetik veriler sağlar.

S4: Yüksek sıcaklıktaki ürün gazı, kritik verileri kaybetmeden nasıl güvenli bir şekilde soğutulur ve analiz edilir?

C: Ünite özel, çok kademeli bir gaz iklimlendirme sistemini entegre etmektedir. Yüksek sıcaklıktaki atık su ilk önce hızlı bir soğutma soğutucusundan geçerek herhangi bir ikincil reaksiyonu anında durdurur. Daha sonra reaksiyona girmemiş buharı ve suyu çıkarmak için yüksek verimli bir yoğunlaştırıcıdan ve gaz-sıvı ayırıcısından geçer. Kurutulan sentez gazı daha sonra CH₄ dönüşümü, CO, CO₂ ve H₂ verimlerinin hassas, gerçek zamanlı analizi için çevrimiçi bir Gaz Kromatografisine (GC) yönlendirilir.

S5: Deneysel başarısızlıklar sırasında yüksek sıcaklıktaki hidrojen ve karbon monoksitle başa çıkmak için hangi güvenlik mekanizmaları mevcut?

C: Sentez gazıyla çalışırken güvenlik çok önemlidir. Metan Reforming Deneysel Birimi kapsamlı bir güvenlik matrisine sahiptir. Metan akış vericisi arızalanırsa veya sıcaklık kaçağı tespit edilirse PLC anında acil kapatmayı (ESD) tetikler. Hidrokarbon beslemesini otomatik olarak keser, reaktörü etkisiz hale getirmek için nitrojen temizleme vanalarını açar ve patlayıcı gaz birikimini önlemek için egzoz havalandırmasını etkinleştirerek hem operatörü hem de ekipmanı korur.
