Gaz Düşük Sıcaklık Basınçlı Distilasyon Ünitesi

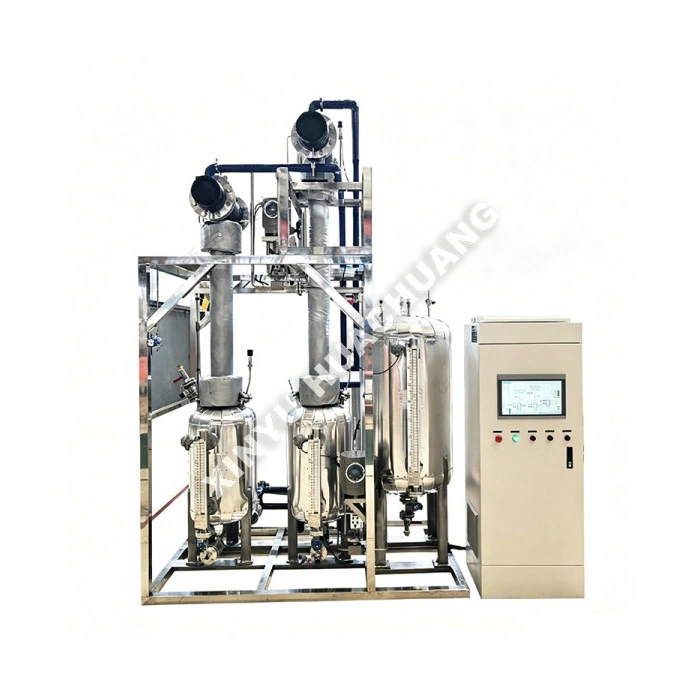

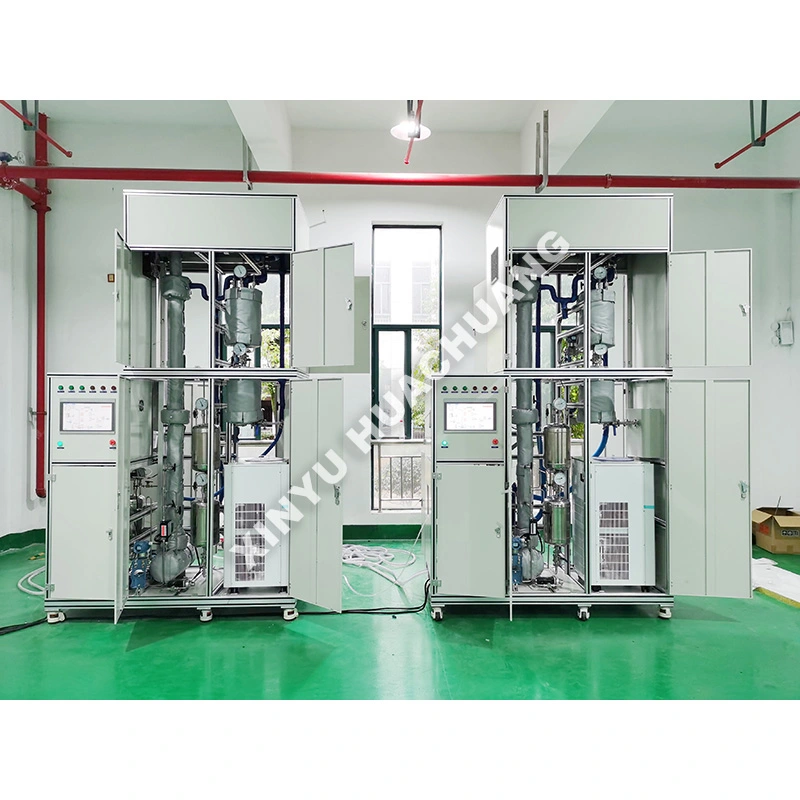

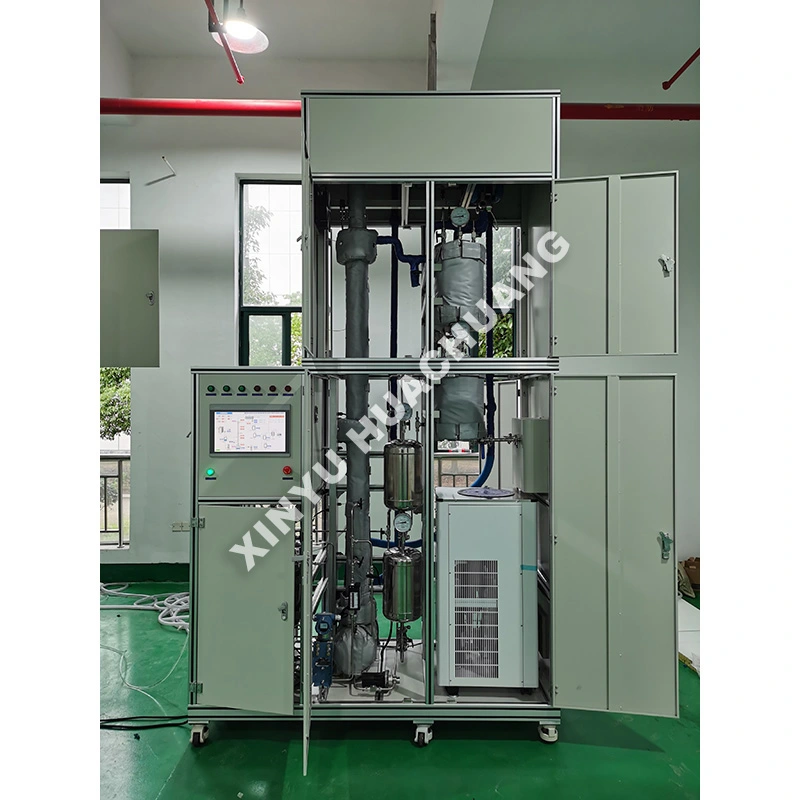

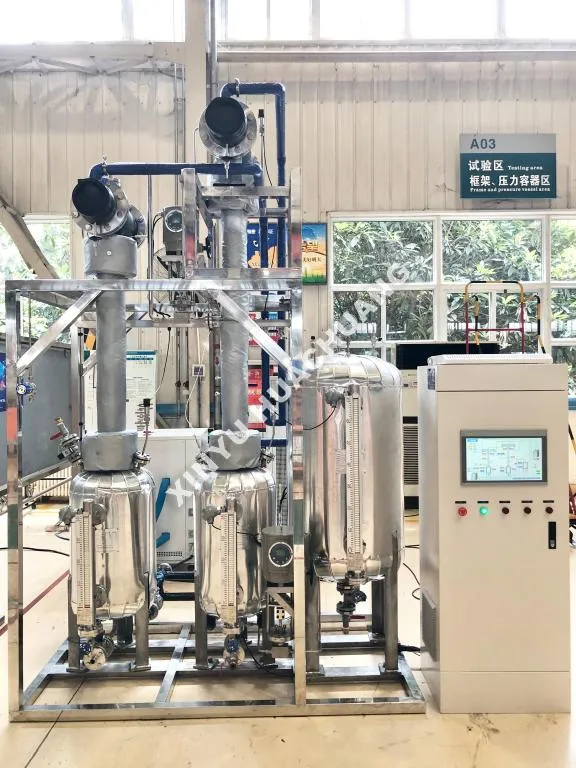

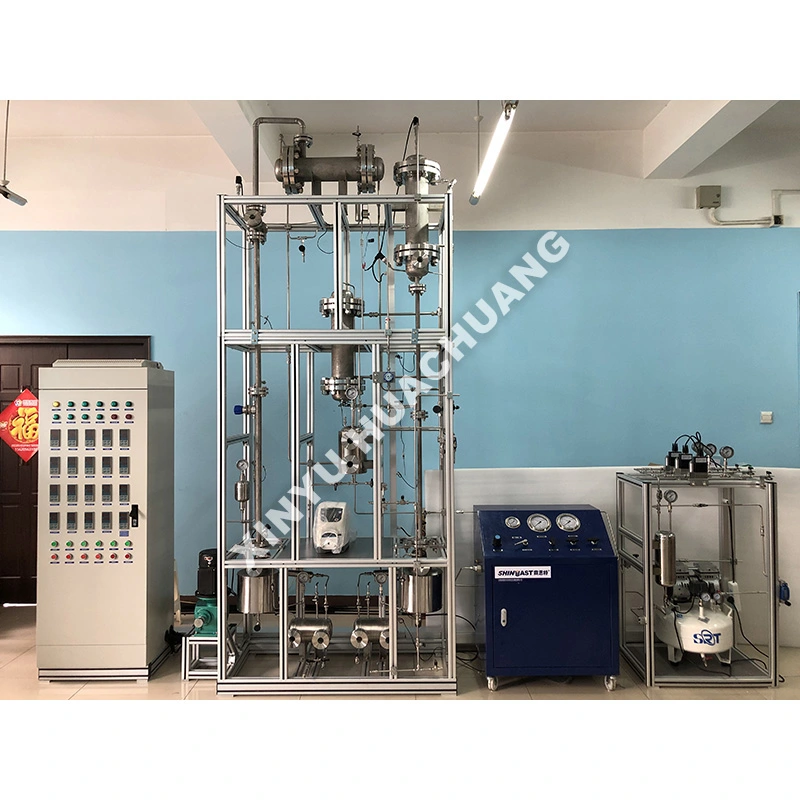

XINYU HUACHUANG Gaz Düşük Sıcaklık Basınçlı Damıtma Ünitesi, karmaşık gaz karışımlarının yüksek hassasiyette saflaştırılması için özel olarak tasarlanmış gelişmiş, hepsi bir arada ayırma sistemidir. Çeşitli bileşenlerin kaynama noktaları ve bağıl uçuculuklarındaki farklılıklardan yararlanacak şekilde tasarlanan bu Gaz Düşük Sıcaklık Basınçlı Damıtma Ünitesi, üstün çok aşamalı buhar-sıvı kütle aktarımı elde etmek için düşük sıcaklık ve yüksek basınç koşulları altında çalışır. Sistemin tamamı, damıtma kolonunu, kondansatörleri, yeniden kazanları, soğutma ünitelerini, kompresörleri ve akıllı bir PLC kontrol sistemini entegre eden sağlam bir paslanmaz çelik kızak üzerine inşa edilmiştir. Bu kompakt, modüler tasarım, zorlu endüstriyel ve araştırma uygulamaları için kolay kurulum, sorunsuz yer değiştirme ve güvenilir performans sağlar.

Çalışma Prensibi

Gaz Düşük Sıcaklık Basınçlı Damıtma Ünitesi, kriyojenik fraksiyonel damıtmanın temel prensiplerine göre çalışır. Çok bileşenli gaz karışımı, damıtma kolonuna girmeden önce sıkıştırılır ve önceden soğutulur. Kolonun içindeki düşük sıcaklık ve yüksek basınçlı ortam, birden fazla teorik plaka veya paketleme katmanı arasında sürekli buhar-sıvı temasını kolaylaştırır. Kaynama noktası daha yüksek olan bileşenler yoğunlaşarak sıvı haline gelir ve aşağı doğru akar, düşük kaynama noktasına sahip daha hafif bileşenler ise buharlaşarak yukarıya doğru çıkar. Bu hassas çok aşamalı kütle aktarımı, hedef gazı yabancı maddelerden etkili bir şekilde ayırır. Entegre soğutma döngüsü gerekli soğutma kapasitesini sağlarken, yeniden kazan buharlaşma için gereken ısıyı sağlar ve bunların tümü PLC kontrol sistemi tarafından kusursuz bir şekilde koordine edilir.

Ayırt edici avantajları nelerdir?

● Modüler Kızağa Monte Tasarım: Tüm temel bileşenler paslanmaz çelik bir taban üzerine entegre edilmiştir, bu da son derece kompakt bir ayak izi, basitleştirilmiş yerinde kurulum ve genel yer değiştirme esnekliği sağlar.

● Yüksek Hassasiyetli Ayırma: Göreceli uçuculuğu en üst düzeye çıkarmak için optimize edilmiş düşük sıcaklık ve yüksek basınç koşulları altında çalışarak hedef gazların yüksek saflıkta geri kazanılmasını sağlar.

● Akıllı PLC Otomasyonu: Sıcaklığı, basıncı ve akış hızlarını hassas bir şekilde düzenleyen, manuel müdahaleyi önemli ölçüde azaltan ve uzun süreli istikrarlı çalışma sağlayan tam otomatik bir kontrol sistemine sahiptir.

● Sağlam Yapı: Korozyona ve kriyojenik sıcaklıklara dayanacak şekilde birinci sınıf paslanmaz çelikten üretilmiştir, ekipmanın uzun ömürlü olmasını ve ürün saflığını garanti eder.

● Anahtar Teslim Çözüm: Kompresörleri, soğutmayı, ısı eşanjörlerini ve valfleri tek bir ünitede entegre ederek, sahadaki karmaşık boru tesisatı ihtiyacını ortadan kaldırır ve proje teslim sürelerini azaltır.

Teknik Özellikler

Nerede geçerlidir?

● Elektronik Özel Gazlar: Yarı iletken üretimi için elektronik sınıf gazların yüksek saflıkta saflaştırılması.

● Soğutucu Akışkan Geri Kazanımı ve Yenileme: Çevre uyumluluğu için karışık soğutucu akışkanların verimli bir şekilde ayrılması ve geri dönüştürülmesi.

● Hafif Hidrokarbon Ayırma: Petrokimya işlemede C2-C4 hidrokarbonların hassas şekilde fraksiyonlanması.

● Endüstriyel Atık Gaz Kaynaklarının Geri Kazanımı: Değerli kimyasal bileşenlerin çıkarılmasıyla endüstriyel egzoz akışlarının değerlendirilmesi.

Kullanım Önlemleri

● Başlatma Öncesi Temizleme: Oksijeni ve nemi ortadan kaldırmak, buz tıkanmalarını veya güvenlik tehlikelerini önlemek için besleme gazını vermeden önce daima kapsamlı bir nitrojen temizleme işlemi gerçekleştirin.

● Termal Denge: Sütunun iç kısımlarına termal şoku önlemek için besleme gazını vermeden önce soğutma sisteminin hedef düşük sıcaklık taban çizgisine ulaşmasına izin verin.

● Basınç İzleme: Yüksek basınç bölümlerini sürekli izleyin ve emniyet tahliye vanalarının kalibre edildiğinden ve engellenmediğinden emin olun.

● Besleme Gazı Kalitesi: Distilasyon ambalajını veya tepsilerini kirletebilecek partikülleri ve sıvı damlacıklarını gidermek için besleme gazının önceden filtrelendiğinden emin olun.

Bakım Kılavuzu

● Günlük: PLC arayüzünü anormal alarmlara karşı inceleyin, gözetleme camlarında sıvı seviyelerinin uygun olup olmadığını kontrol edin ve görünür gaz veya soğutucu sızıntısı olmadığını doğrulayın.

● Haftalık/Aylık: Yağlama yağı seviyesini ve sirkülasyon kompresörünün durumunu kontrol edin. Soğutma ünitesinin kondenser serpantinlerinde toz birikmesi olup olmadığını kontrol edin ve gerekiyorsa temizleyin.

● Üç ayda bir: PLC'nin doğru verileri aldığından emin olmak için kritik basınç ve sıcaklık vericilerini kalibre edin. Emniyet tahliye vanalarını inceleyin ve manuel çalıştırma testi yapın.

● Yıllık: Distilasyon kolonunun dahili durumunu incelemek, yeniden kazan ve kondansatör ısı değişim yüzeylerini temizlemek ve tüm kriyojenik valfler ile contaların bütünlüğünü doğrulamak için kapsamlı bir kapatma planlayın.

Satış Sonrası Servis ve Destek

XINYU HUACHUANG olarak ekipmanınızın sürekli ve verimli çalışmasını sağlamak için kapsamlı ve güvenilir satış sonrası destek sağlamaya kararlıyız. Özel servis ekibimiz her zaman size yardımcı olmaya hazırdır.

Kapsamlı Garanti Kapsamı

Ekipmanlarımıza iki yıl garanti vermekten gurur duyuyoruz. Bu süre zarfında, uygunsuz kullanım, izinsiz değişiklik veya mücbir sebeplerden kaynaklanan sorunlar hariç, kaliteyle ilgili her türlü sorun için ücretsiz bakım ve onarım hizmetleri sağlıyoruz. İki yıllık garanti süresini aşan ekipmanlar için yalnızca yedek parça ve işçilik masraflarını karşılayarak ömür boyu bakım hizmetleri sunmaya devam ediyoruz.

Hızlı Yanıt Mekanizması

7×24 saat profesyonel mühendislik telefon desteği sunuyoruz. Arıza bildirimi alındığında teknik ekibimiz 24 saat içinde yanıt verecek ve uygun bir çözüm sunacaktır. Yerinde servis gerekiyorsa profesyonel mühendislerimiz bir hafta içinde tesisinize gelecektir. Ekipmanın tamir edilemediği özel durumlarda, iki yıllık garanti süresi içerisinde onu koşulsuz olarak yeni bir üniteyle değiştireceğiz veya yedek bir ünite sağlayacağız veya normal çalışmaya geri dönmek için gerekli önlemleri alacağız.

Sıkça Sorulan Sorular (SSS)

S1: Gaz Düşük Sıcaklık Basınçlı Distilasyon Ünitesi temel düzeyde gaz ayrımını nasıl sağlıyor?

C: Ünite kriyojenik fraksiyonel damıtmayla çalışmaktadır. Çok bileşenli gaz karışımı önce sıkıştırılır ve önceden soğutulur, ardından düşük sıcaklık, yüksek basınçlı ortamın sürekli buhar-sıvı temasına olanak sağladığı damıtma kolonuna girer. Daha yüksek kaynama noktasına sahip bileşenler yoğunlaşarak sıvı haline gelir ve aşağı doğru akar, daha hafif bileşenler ise buharlaşıp yukarıya çıkar; böylece çok aşamalı kütle aktarımı yoluyla hassas ayırma sağlanır.

S2: Gaz karışımı damıtma kolonuna girmeden önce neden sıkıştırılıyor ve önceden soğutuluyor?

C: Sıkıştırma gaz basıncını yükseltir, bu da buhar-sıvı dengesini değiştirir ve her bileşenin sıvılaşma sıcaklığını artırır. Ön soğutma daha sonra karışımı kolona girmeden önce çiğlenme noktasına yaklaştırır. Bu adımlar hep birlikte kolonun içindeki soğutma yükünü azaltır ve genel ayırma verimliliğini artırır.

S3: Entegre soğutma çevriminin damıtma sürecindeki rolü nedir?

C: Entegre soğutma çevrimi, kolonun içindeki düşük sıcaklıktaki ortamı korumak için gerekli soğutma kapasitesini sağlar. Bu sürekli soğutma olmazsa, yoğunlaşan sıvı yeniden buharlaşacak ve kütle aktarım süreci bozulacaktır. Soğutma döngüsü, etkili ayırma için gerekli olan hassas termal eğimi sürdürmek amacıyla yeniden kaynatıcı ile birlikte çalışır.

S4: Yeniden kaynatıcı ayırma sürecine nasıl katkıda bulunur?

C: Yeniden kaynatıcı, damıtma kolonunun tabanında buharlaşma için gereken ısıyı sağlar. Aşağıya doğru akan sıvıyı kısmen yeniden buharlaştırarak, teorik plakalar veya paketleme katmanları boyunca karşı akım kütle transferini yönlendiren yükselen buhar akışını üretir. Bu sürekli buhar-sıvı değişimi, her bir bileşeni kendi bölgesinde giderek zenginleştiren şeydir.
